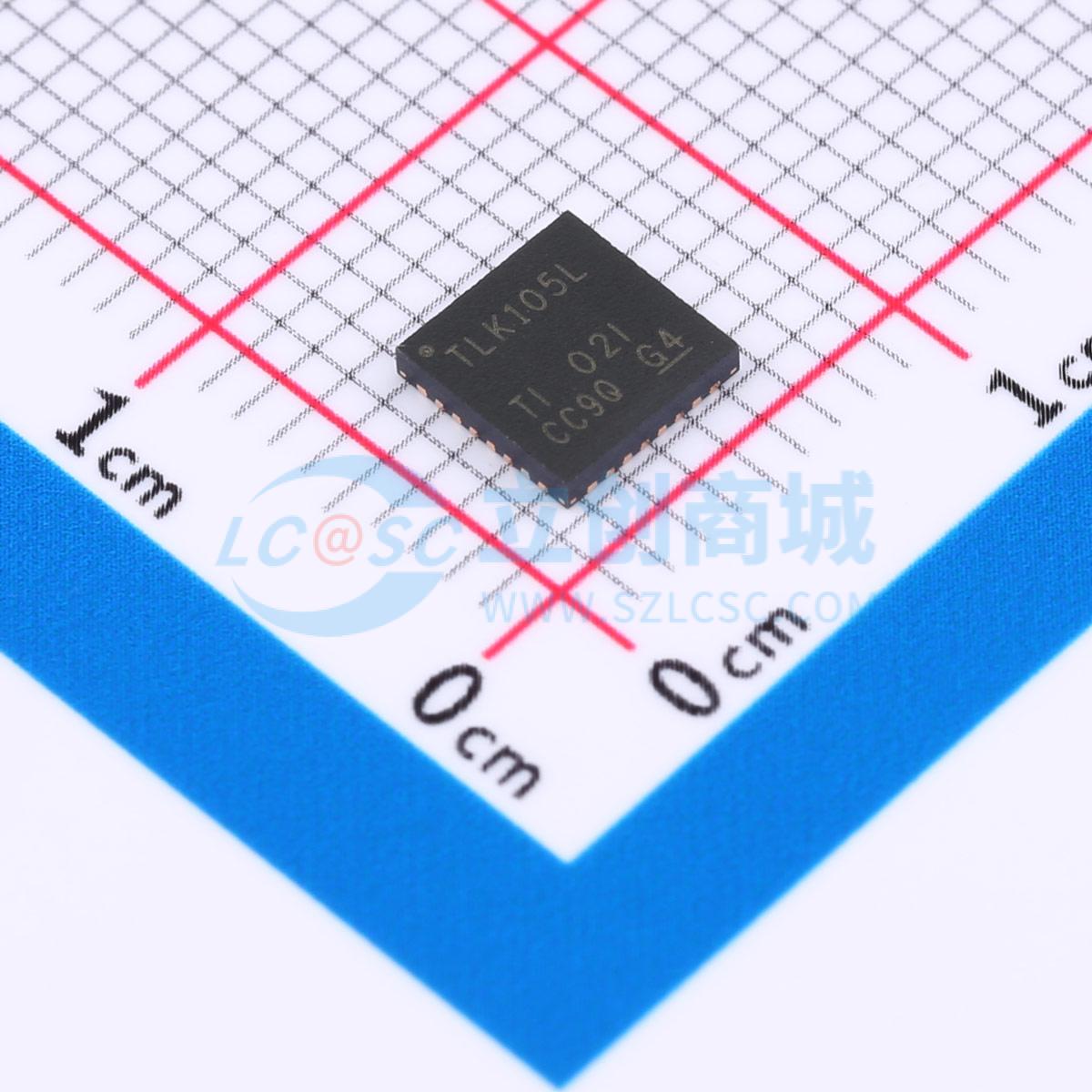

温馨提醒：图片仅供参考，商品以实物为准

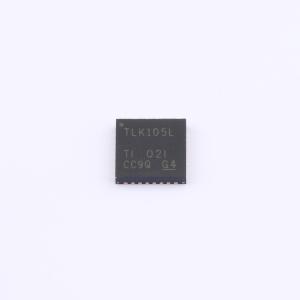

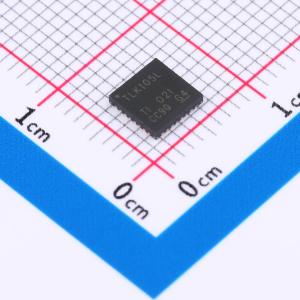

TLK105LRHBR
TLK105L, TLK106L 以太网物理层收发器
- 描述
- 单端口以太网PHY，支持10Base-T和100Base-TX信号传输。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLK105LRHBR
- 商品编号
- C3225660
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | PHY收发器 | |
| 端口数量 | 1 | |
| MAC接口 | MII；RMII |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V；1.8V；2.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 低功耗模式；可编程LED指示；电缆诊断；IEEE1588时间戳 |
商品概述
TLK10xL 是一种用于 10Base-T 和 100Base-TX 信号传输的单端口以太网物理层，集成了在标准双绞线电缆上发送和接收数据所需的所有物理层功能。该设备支持标准的媒体独立接口（MII）和简化媒体独立接口（RMII），可直接连接到媒体访问控制器（MAC）。
该设备设计具有电源灵活性，可以使用单一3.3V电源供电，或者结合3.3V和1.55V电源供电以降低功耗。
TLK10xL 使用混合信号处理来执行均衡、数据恢复和错误校正，以在CAT 5双绞线布线上实现稳健的操作。TLK10xL 不仅符合 IEEE 802.3 的要求，而且在串扰和外来噪声方面保持了较高的裕度。
TLK10xL 以太网物理层具有一种特殊的断电模式，可以在使用相对较短电缆的系统中节省电力。此模式提供了在系统不需要驱动标准 IEEE 802.3 100米电缆长度或 TLK10xL 的扩展150米无误码电缆范围时降低系统功耗的灵活性。有关更多详细信息，请参阅应用说明 SLLA328。
应用领域
- 工业网络和工厂自动化
- 电机与运动控制
- 通用嵌入式应用
