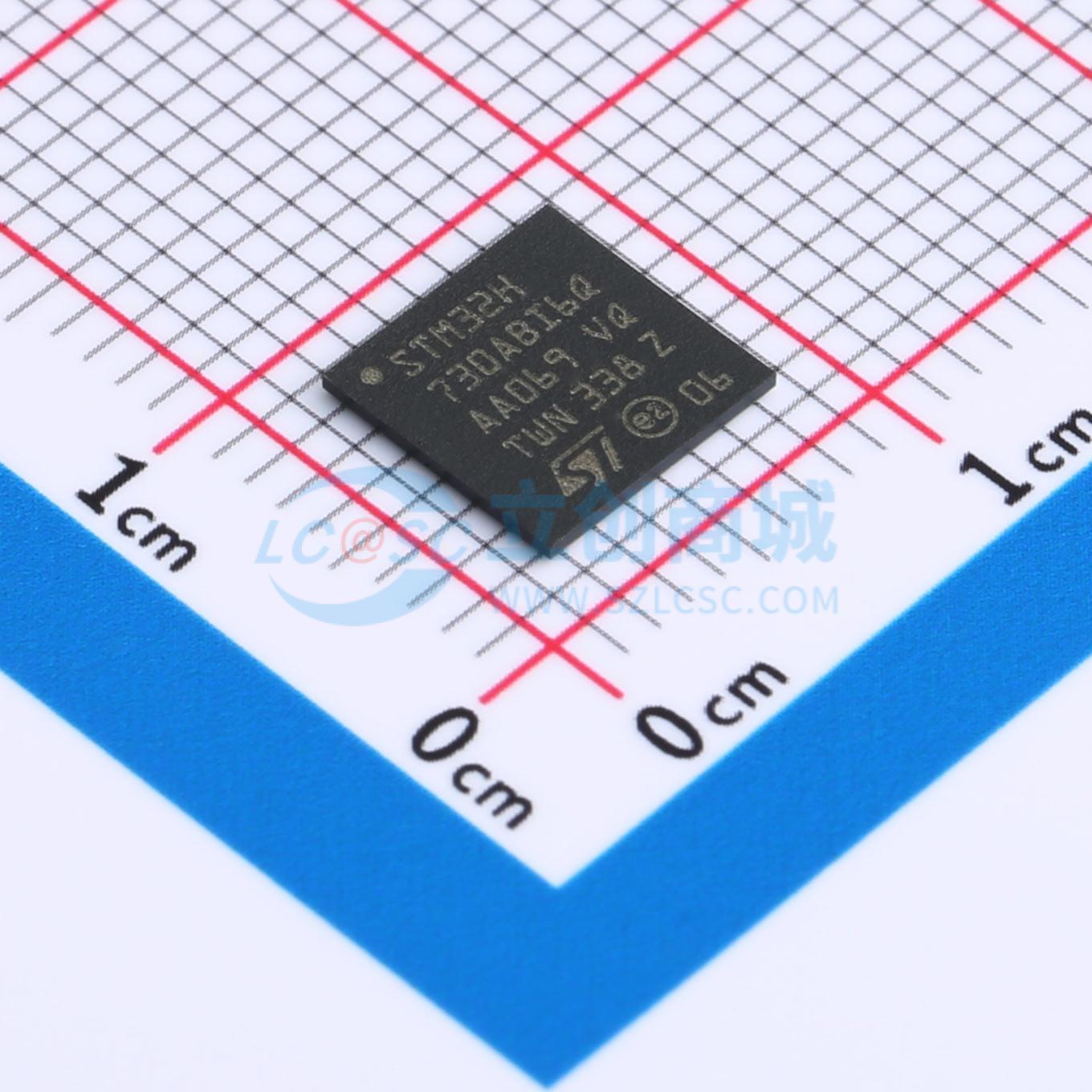

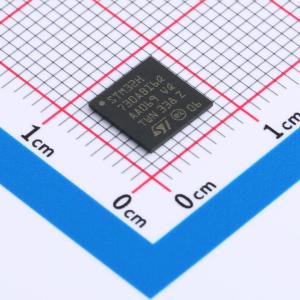

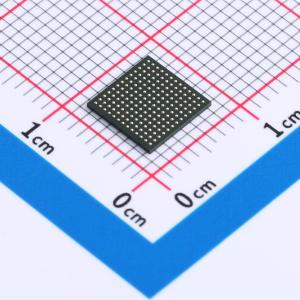

STM32H730ABI6Q

该产品是一款基于Arm® Cortex®-M7 CPU的微控制器，集成多种功能模块，包括内存、图形加速器、时钟电源管理单元、模拟和数字接口、通信接口、数学加速单元及安全特性等。

• 核心：32位Arm® Cortex®-M7 CPU，带DP-FPU，L1缓存（32KB数据缓存和32KB指令缓存），可从嵌入式Flash和外部存储器实现0等待状态执行，频率高达550 MHz，MPU，1177 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。
• 内存：128KB嵌入式Flash（带ECC）；SRAM总计564KB（均带ECC），包括128KB数据TCM RAM（用于关键实时数据）+432KB系统RAM（最多256KB可重映射到指令TCM RAM用于关键实时指令）+4KB备份SRAM（在最低功耗模式可用）；灵活外部存储器控制器（最多24位数据总线），支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器；2个Octo-SPI接口（支持XiP和动态解密）；2个SD/SDIO/MMC接口；带安全服务支持的引导加载程序（SFI和SB-SFU）。
• 图形：Chrom-ART Accelerator图形硬件加速器，可增强图形用户界面并降低CPU负载；LCD-TFT控制器（支持高达XGA分辨率）。
• 封装：LQFP100（14×14 mm）、LQFP144（20×20 mm）、LQFP176（24×24 mm）、TFBGA100（8×8 mm）、UFBGA144（7×7 mm）、UFBGA169（7×7 mm）、UFBGA176+25（10×10 mm）。
• 时钟、复位和电源管理：应用电源和I/O电压范围1.62 V至3.6 V；POR、PDR、PVD和BOR；专用USB电源；嵌入式DCDC和LDO调节器；内部振荡器（64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI）；外部振荡器（4-50 MHz HSE、32.768 kHz LSE）。
• 低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC、32×32位备份寄存器。
• 模拟：2个16位ADC（16位模式下高达3.6 MSPS，最多22通道；双交错模式下高达7.2 MSPS）；1个12位ADC（12位模式下高达5 MSPS，最多12通道）；2个比较器；2个运算放大器（GBW=8 MHz）；2个12位D/A转换器。
• 数字滤波器（DFSDM）：8通道/4滤波器。
• DMA控制器：4个DMA控制器（1个MDMA带链表支持；2个双端口DMA带FIFO；1个基本DMA带请求路由能力）。
• 定时器：24个定时器（17个16位定时器，包括5个低功耗16位定时器（可在停止模式使用）；4个32位定时器，每个最多4个IC/OC/PWM或脉冲计数器和正交编码器输入；2个看门狗；1个SysTick定时器）。
• 调试模式：SWD和JTAG接口；2KB嵌入式跟踪缓冲区。
• I/O端口：最多128个带中断能力的I/O端口。
• 通信接口：最多35个通信接口（最多5个I2C FM+接口（SMBus/PMBus™）；最多5个USART/5个UART（ISO7816接口、LIN、IrDA、调制解调器控制）和1个LPUART；最多6个SPI（其中4个带多路复用双工I2S，通过内部音频PLL或外部时钟实现音频级精度，最多5个SPI来自5个USART（配置为同步模式时）；2个SAI（串行音频接口）；1个FD/TT-CAN和2个FD-CAN；8至14位摄像头接口；16位并行从同步接口；SPDIF-IN接口；HDMI-CEC；以太网MAC接口带DMA控制器；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上FS PHY和外部HS PHY的ULPI）；SWPMI单线协议主接口；MDIO从接口）。
• 数学加速：CORDIC（三角函数加速）；FMAC（滤波器数学加速器）。
• 数字温度传感器。
• 加密/HASH加速：AES 128、192、256，TDES，HASH（MD5、SHA-1、SHA-2），HMAC；2个OTFDEC AES-128（CTR模式，用于Octo-SPI存储器加密/解密）。
• 真随机数生成器。
• CRC计算单元。
• RTC：带亚秒级精度和硬件日历。
• 安全特性：ROP、PC-ROP、篡改检测、安全固件升级支持。
• 96位ID。
• 所有封装均符合ECOPACK2标准。
