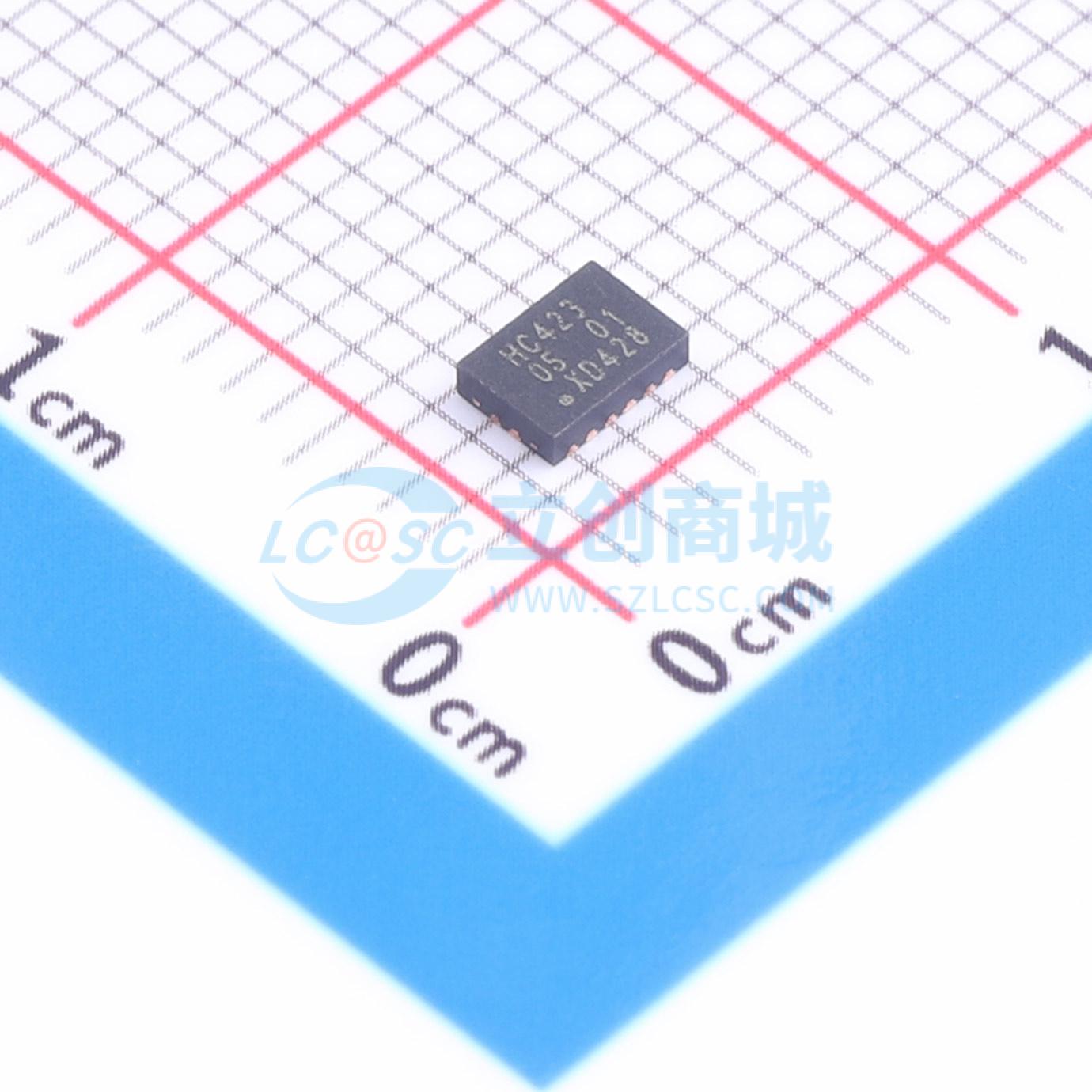

温馨提醒：图片仅供参考，商品以实物为准
74HC423BQ115
双可重触发单稳态多谐振荡器（带复位功能）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双可重触发单稳态多谐振荡器，具有复位功能，可通过两种方法控制输出脉冲宽度。基本脉冲时间由外部电阻 (REXT) 和电容 (CEXT) 选择编程。一旦触发，可通过重触发 (nA) 或 (nB) 延长基本输出脉冲宽度。重复此过程，可使输出脉冲周期 (nQ = HIGH, nQ(overline) = LOW) 达到所需长度
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC423BQ115
- 商品编号
- C3216364
- 商品封装
- DHVQFN-16-EP(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 2 | |
| 输入类型 | 施密特触发器 | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 65ns |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - | |
| 输出类型 | 互补式 |
