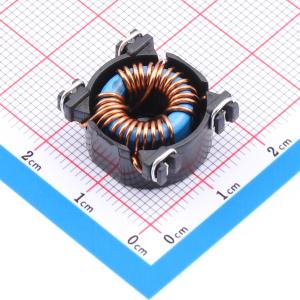

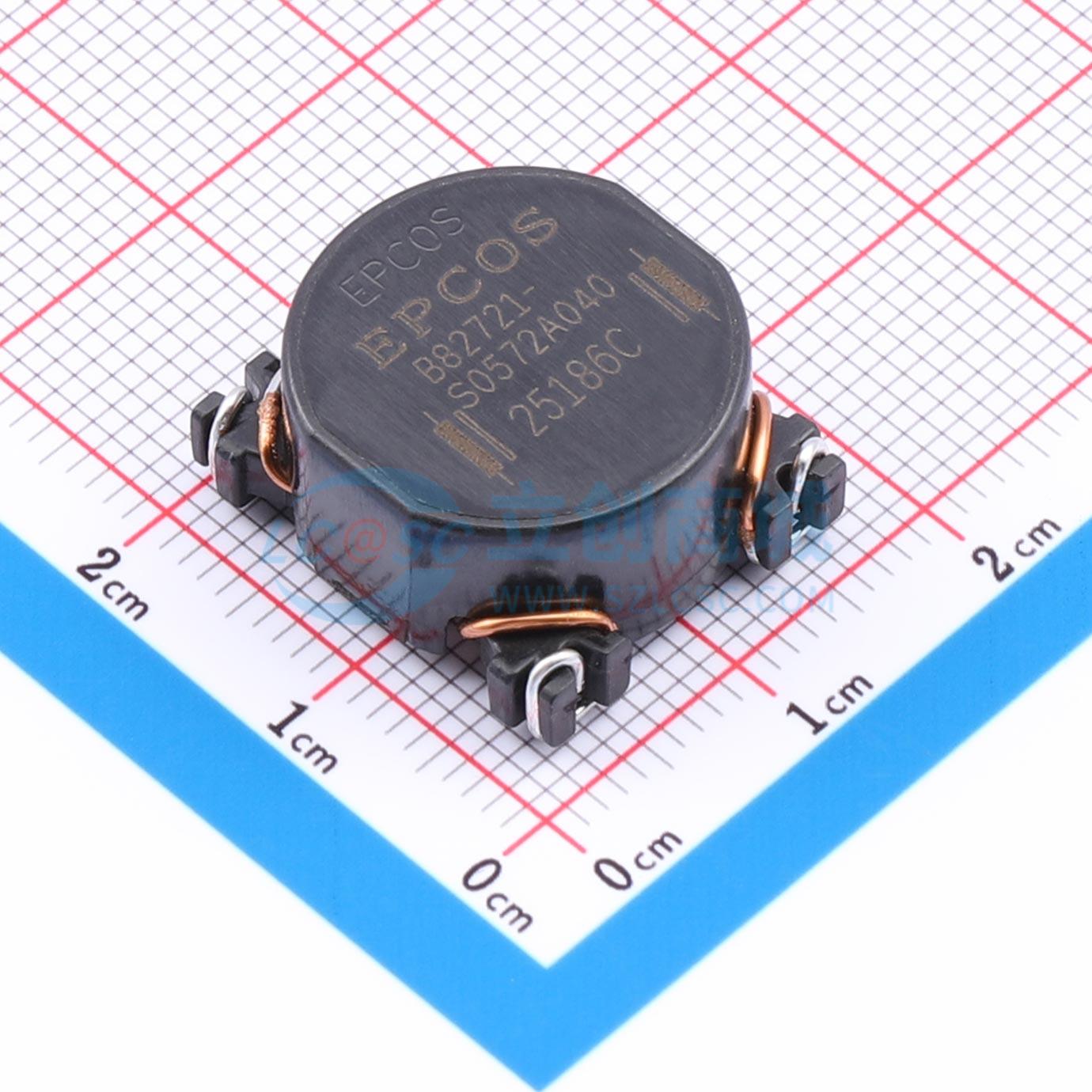

B82721S0572A040
贴片共模扼流圈，电流补偿型贴片环形磁芯双扼流圈，适用于回流焊，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDK
- 商品型号
- B82721S0572A040
- 商品编号
- C3211211
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | 1.18mH@10kHz | |
| 额定电流 | 5.7A | |
| 阻抗@频率 | - | |
| 额定电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | 48V | |
| 耐电压 | 1kV | |
| 直流电阻(DCR) | 17mΩ | |
| 工作温度 | - | |
| 绝缘电阻 | - |
商品特性
- 约 0.8 ... 0.9% 杂散电感，用于差模干扰抑制（B82721S0322A010: 4.6%）
- 低高度
- 适合回流焊
- RoHS 兼容
应用领域
- 抑制共模干扰
- 紧凑型开关模式应用
- 低电压应用
- DC/DC 电源转换器
