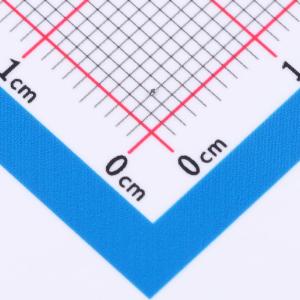

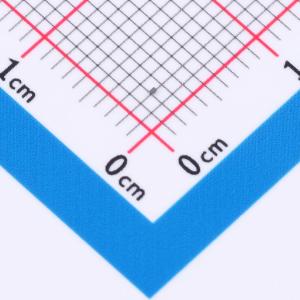

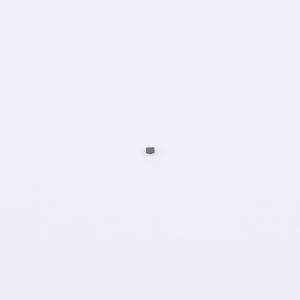

温馨提醒：图片仅供参考，商品以实物为准
TCM0403M-350-2P-T210
基于薄膜处理技术和材料技术的薄膜共模滤波器，适用于高速差分接口的噪声对策
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDK
- 商品型号
- TCM0403M-350-2P-T210
- 商品编号
- C3211433
- 商品封装
- SMD-4P,0.3x0.6mm
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 50mA | |
| 阻抗@频率 | - | |
| 额定电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | - | |
| 直流电阻(DCR) | 2Ω | |
| 工作温度 | -25℃~+85℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 基于薄膜加工技术和材料技术的薄膜共模滤波器。
- 通过在确保高频下深度共模衰减的同时实现宽频率范围（截止频率4GHz或更高）的差模传输，对高速差分传输线信号几乎无影响，从而实现EMC抑制。
- 产品系列包括0403（L 0.45×W 0.30×T 0.23mm），这是行业内最小的薄膜共模滤波器。
- 工作温度范围：-25°C至+85°C
应用领域
- 用于移动设备和智能手机、平板电脑、数码相机和便携式音乐播放器等一般消费产品的高速差分接口（USB、HDMI、LVDS、MIPI等）的噪声对策。
- 应用指南：智能手机/平板电脑
