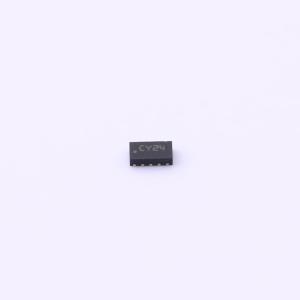

ECMF4-2459A6M10Y

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 采用 QFN-10L 的汽车 CMF，具有 ESD 保护和 9 GHz 带宽
品牌名称: ST(意法半导体)
商品型号: ECMF4-2459A6M10Y
商品编号: C3211231
包装方式: 编带
商品毛重: 0.12克(g)

商品概述

ECMF4-2459A6M10Y是一款集成共模滤波器，旨在抑制HDMI2.0、HDMI2.1、HDMI1.4、DisplayPort、FPD link III、GMSL、USB3.2第一代和第二代、MIPI等高速总线上的EMI/RFI共模噪声。该设备可替代分立共模扼流圈或LTCC。连接器侧嵌入ESD保护，以满足ISO10605要求。采用带可湿性侧翼的QFN-10L封装，兼容自动视觉检测。

商品特性

AEC-Q101合格
9GHz差分带宽，兼容HDMI2.0、HDMI2.1、HDMI1.4、USB3.2第一代和第二代、MIPI、DisplayPort、FPD link III、GMSL
LTE、GPS、Wi-Fi和V2x频率下的共模衰减：1.5GHz时-13dB，2.4GHz时-34dB，5.9GHz时-20dB
可湿性侧翼，支持自动光学检测
低PCB空间消耗：3.5mm²
薄封装，适用于紧凑应用：0.75mm
RoHS封装
符合UL94 V0、J-STD-020 MSL level1、J-STD-002、IPC7531封装footprint和JEDEC注册封装标准
符合ISO10605、IEC61000-4-2标准（C=150pF-R=330Ω level4：接触放电8kV，空气放电15kV；C=330pF-R=330Ω：接触放电8kV，空气放电15kV）

应用领域

汽车领域的高速总线系统，如HDMI、USB3.2、MIPI、DisplayPort、FPD link III、GMSL等接口场景
紧凑空间的车载电子设备中需要EMI抑制和ESD保护的高速接口应用
符合AEC-Q101标准的汽车电子系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	共模滤波器
	线路数	4
	额定电流	100mA

	属性	参数值
	直流电阻(DCR)	5Ω
	工作温度	-55℃~+125℃
