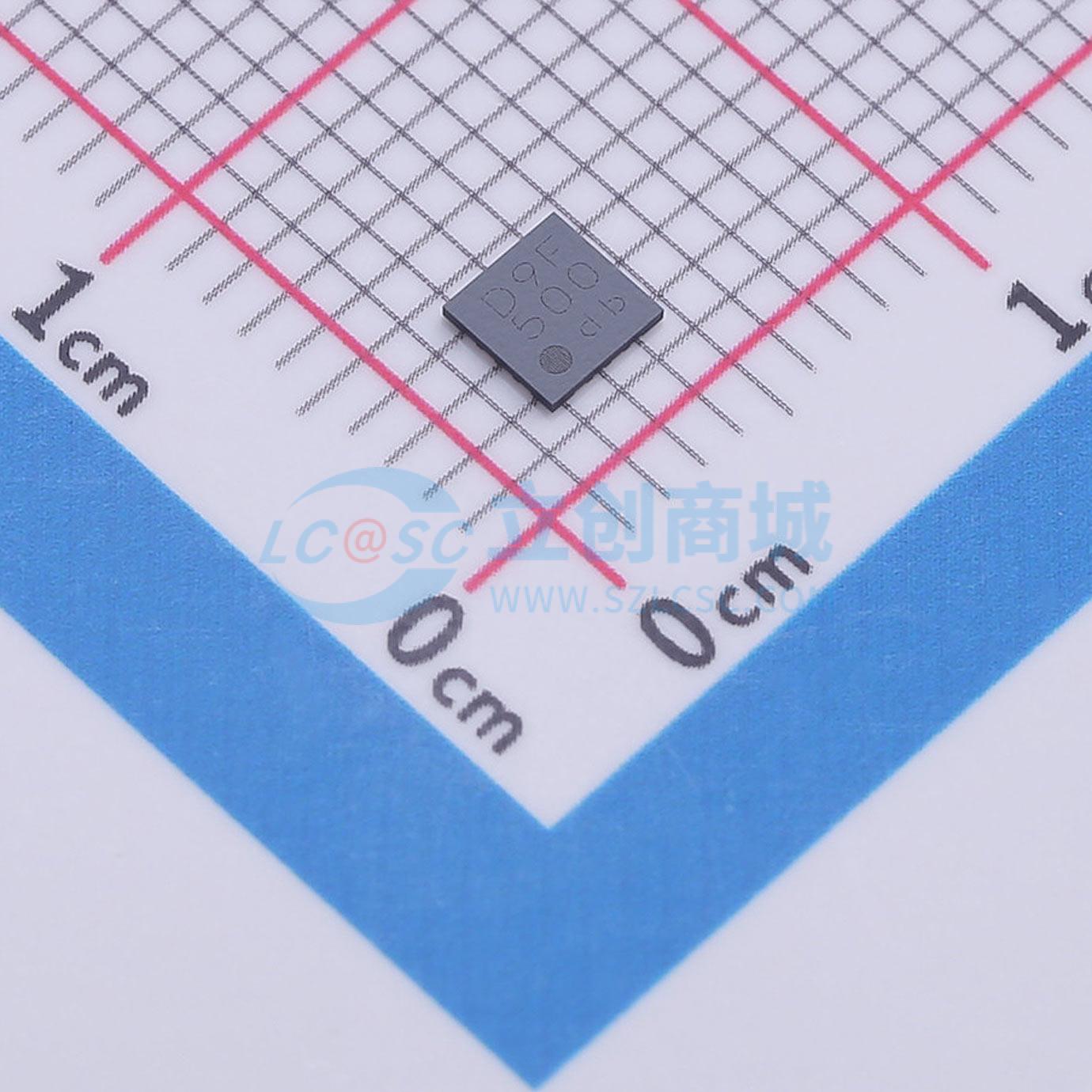

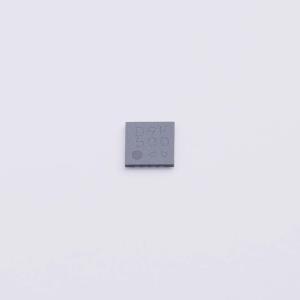

温馨提醒：图片仅供参考，商品以实物为准

BD9F500QUZ-E2

4.5 V 至 36 V 输入，5 A 内置 MOSFET 单通道同步降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD9F500QUZ 是一款同步降压 DC/DC 转换器,具有 4.5 V 至 36 V 的输入电压范围,最大输出电流为 5 A。它内置低导通电阻的 MOSFET,支持快速瞬态响应和轻载模式控制,适用于减少待机功耗的应用。该转换器采用小型封装,适合高密度设计。
品牌名称: ROHM(罗姆)
商品型号: BD9F500QUZ-E2
商品编号: C3194573
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

BD9F500QUZ是一款内置低导通电阻功率MOSFET的同步降压DC/DC转换器，能够提供高达5 A的电流。由于采用恒定导通时间控制系统，它具有快速瞬态响应特性。轻载模式控制可提高轻载条件下的效率，非常适合降低设备的待机功耗。电源正常（Power Good）功能使系统能够进行时序控制。通过采用小型封装，它实现了高功率密度，并在PCB上占用较小的面积。

商品特性

单同步降压DC/DC转换器
恒定导通时间控制
轻载模式控制
可调软启动
电源正常输出
纳秒脉冲控制
输出电容放电功能
过压保护（OVP）
过流保护（OCP）
短路保护（SCP）
热关断保护（TSD）
欠压锁定保护（UVLO）
VMMP16LZ3030封装背面散热，引脚间距0.5 mm

应用领域

SoC、FPGA、微处理器的降压电源
打印机（多功能一体机/MFP、激光打印机/LBP、喷墨打印机/IJP、销售点终端/POS）
办公自动化设备
笔记本电脑
USB Type-C应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	600mV~14V
	输出电流	5A
	开关频率	600kHz~2.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
