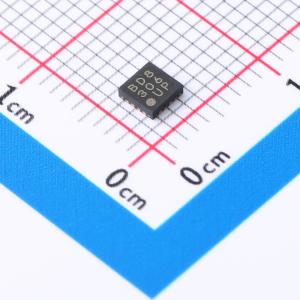

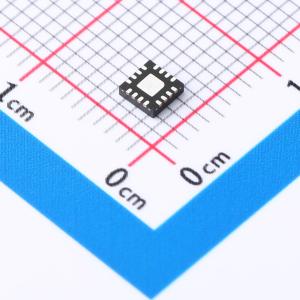

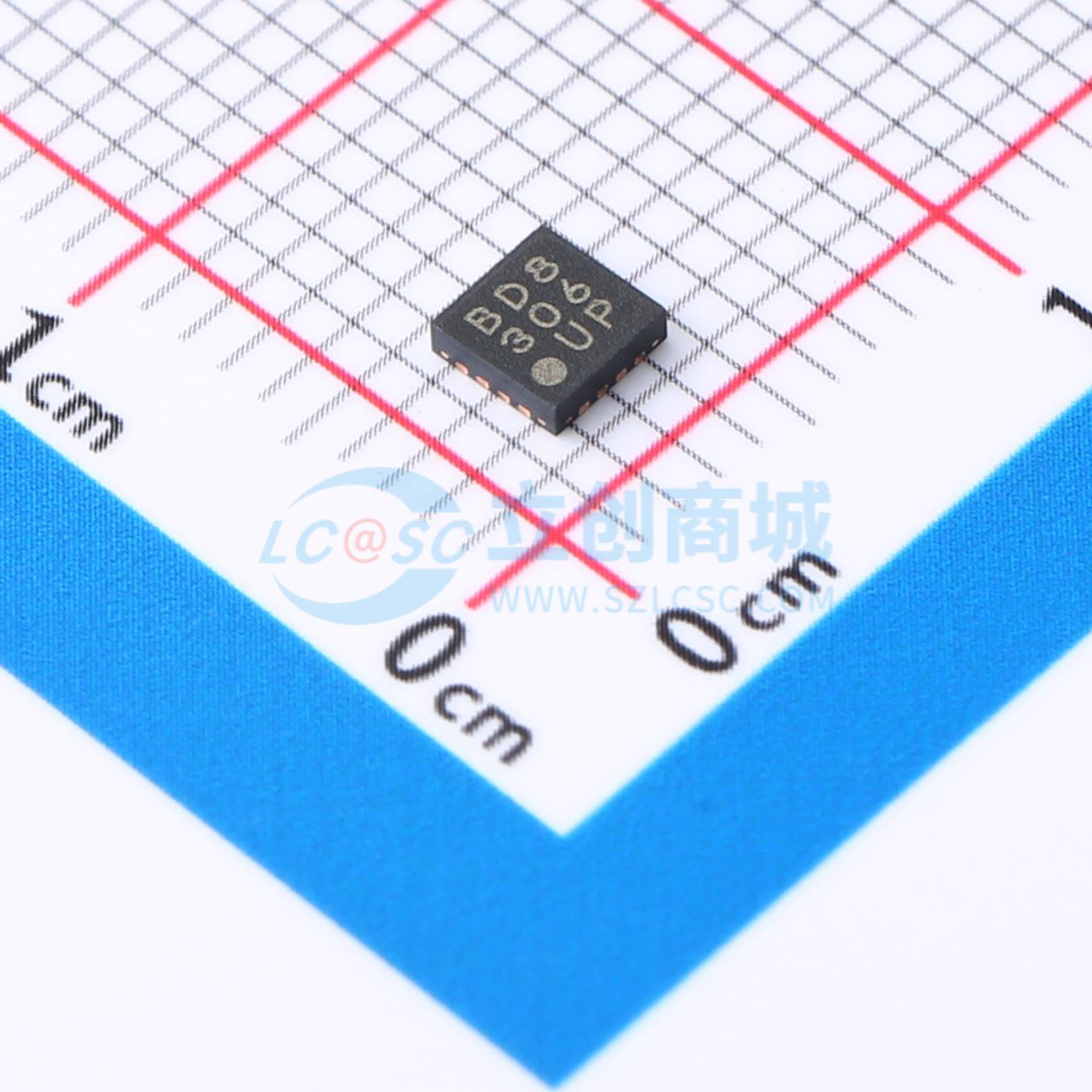

BD8306MUV-E2
高效升降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD8306MUV是一款高效的升降压DC-DC转换器,输入电压范围为1.8V至5.5V,输出电压范围为1.8V至5.2V,最大输出电流为1.0A（3.3V输出,2.8V至5.5V输入）和0.7A（5.0V输出,2.8V至5.5V输入）。该芯片内置2.0A MOSFET,具有软启动功能和短路保护功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD8306MUV-E2
- 商品编号
- C3194576
- 商品封装
- VQFN016V3030
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 1.8V~5.2V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
罗姆（ROHM）的高效升降压转换器BD8306MUV仅使用一个电感器，就能从两节或三节碱性电池或单节锂离子电池中产生包括3.3 V在内的升降压输出电压。该IC采用了独创的升降压驱动系统，比传统的SEPIC系统或H桥系统开关稳压器能实现更高效的电源供应。
商品特性
- 仅用一个电感器构建的高效升降压DC/DC转换器。
- 内置软启动功能。
- 内置带短路保护功能的定时器锁存系统。
应用领域
- 通用便携式设备
- 数码相机（DSC）
- 数码摄像机（DVC）
- 手机
- 个人数字助理（PDA）
- 发光二极管（LED）
