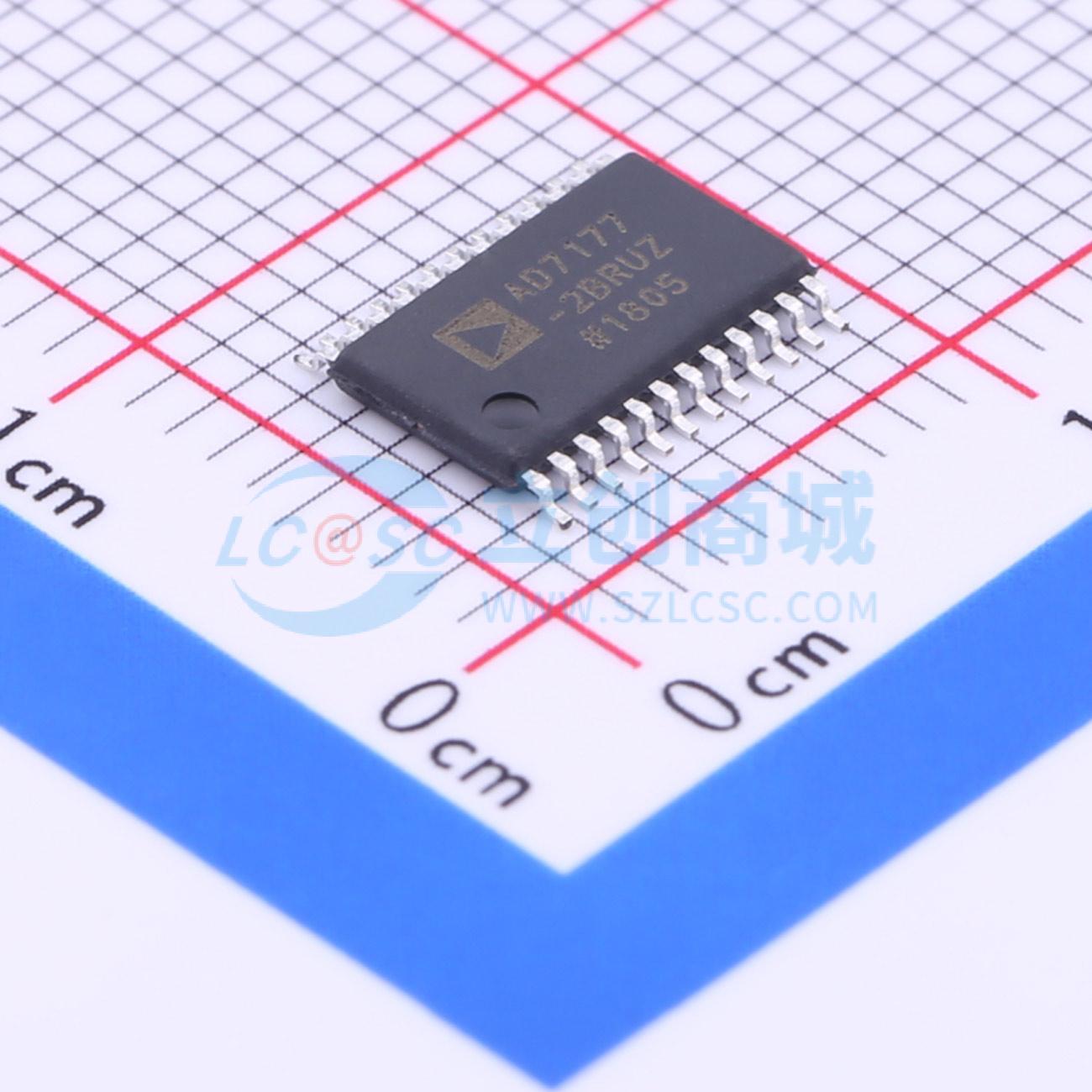

AD7177-2BRUZ
32位、10 kSPS Σ-Δ型ADC,100 us建立时间,集成真轨到轨缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 32位、10 kSPS Σ-Δ型ADC，具有100 μs建立时间，集成真轨到轨缓冲器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7177-2BRUZ
- 商品编号
- C395107
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 32位 | |
| 采样率 | 10kHz | |
| 通道数 | 2；4 | |
| 工作电压 | 2.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 16MHz~16.384MHz；16MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 10kHz | |
| 静态电流 | 10uA |
商品概述
AD7177-2是一款32位低噪声、快速建立、多路复用、2/4通道(全差分/伪差分) Σ-Δ型模数转换器(ADC)，适合低带宽输入。对完全建立的数据，该器件最大通道扫描速率为10 kSPS (100 μs)。该器件的输出数据速率范围为5 SPS至10 kSPS。 AD7177-2集成关键的模拟和数字信号调理模块，可让用户针对使用的每个模拟输入通道单独进行配置。用户可为各通道单独选择功能。模拟输入端和外部基准电压输入端的集成真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移 (2 ppm/°C) 带隙内部基准电压源(带输出基准电压源缓冲器)增加了嵌入式功能，同时减少了外部元件数。 数字滤波器允许以27.27 SPS输出数据速率提供50 Hz和60 Hz同时抑制。用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。ADC可自动在每个选定的通道间进行切换。更多数字处理功能包括失调和增益校准寄存器，可根据各通道进行配置。 器件采用5 V AVDD1或 ±2.5 V AVDD1/AVSS和2 V至5 V AVDD2以及IOVDD电源供电。AD7177-2的额定工作温度范围为 -40°C至 +105°C，采用24引脚TSSOP封装。
商品特性
- 32位数据输出
- 快速且灵活的输出速率：5 SPS至10 kSPS
- 通道扫描数据速率：10 kSPS/通道 (100 μs建立时间)
- 19.1位无噪声分辨率(10 kSPS)
- 20.2位无噪声分辨率(2.5 kSPS)
- 24.6位无噪声分辨率(5 SPS)
- 积分非线性(INL)：FSR的±1 ppm
- 50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
- 用户可配置的输入通道：2个全差分通道或4个单端通道交叉点多路复用器
- 2.5 V片内基准电压源 (±2 ppm/°C漂移)
- 真正的轨到轨模拟和基准输入缓冲器
- 内部或外部时钟
- 电源：AVDD1 - AVSS = 5 V，AVDD2 = |OVDD = 2.5 V至5 V分离电源，AVDD1/AVSS为 ±2.5 V
- ADC电流：8.4 mA
- 温度范围： -40°C至 +105°C
- 3或4线串行数字接口(SCLK上为施密特触发器)，串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容
应用领域
- 过程控制：PLC/DCS模块
- 温度和压力测量
- 医疗与科学多通道仪器
- 色谱仪
