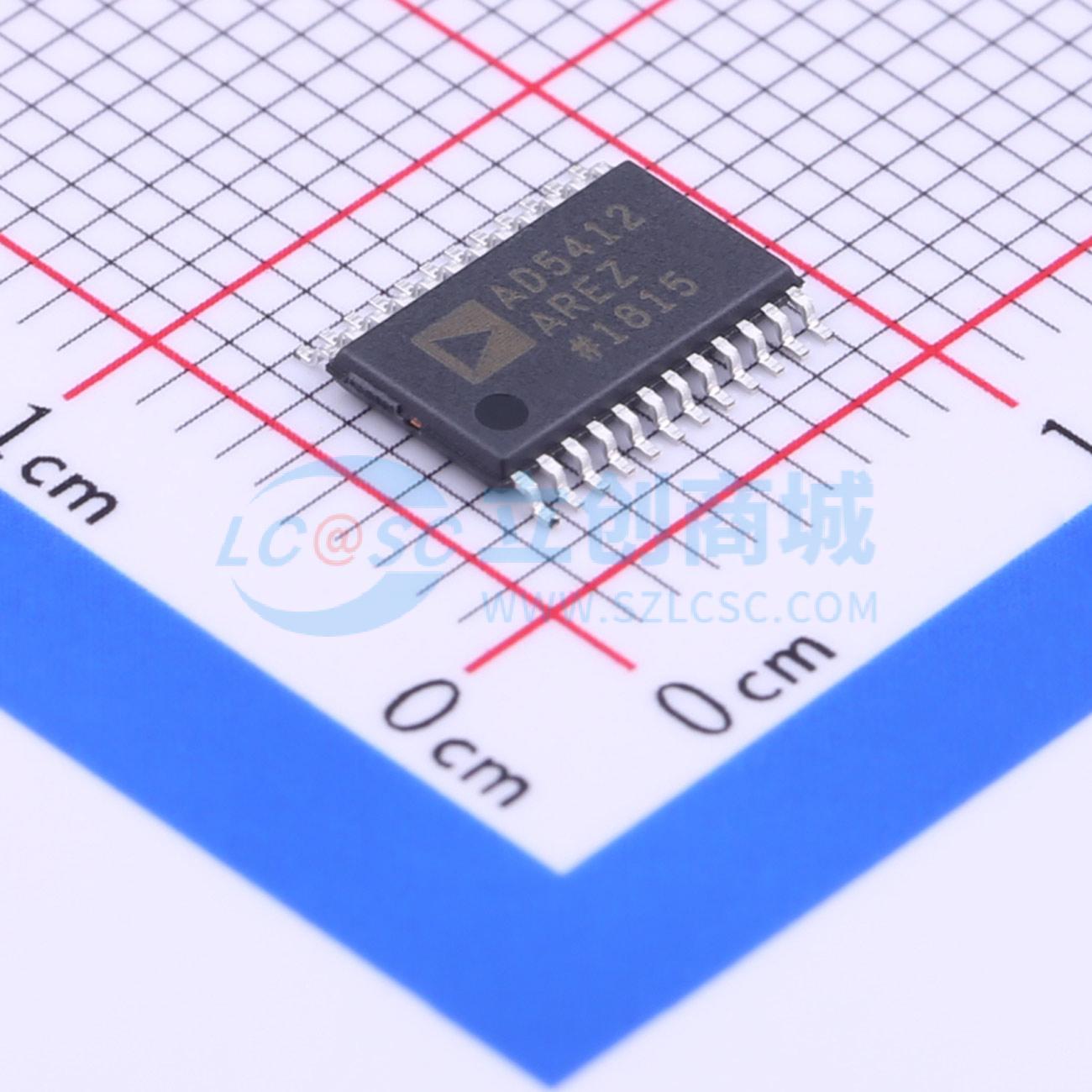

AD5412AREZ

AD5412/AD5422是低成本、精密、完全集成、12/16位数模转换器(DAC)，内置可编程电流源和可编程电压输出，设计用于满足工业过程控制应用的需要。 输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA或者超量程的0 mA至24 mA。 此产品的LFCSP版本有一个CAP2引脚，可以将HART信号耦合到AD5412/AD5422的电流输出上。 电压输出由一个独立引脚提供，该引脚可配置成提供0 V至5 V、0 V至10 V、±5 V或±10 V输出范围；所有范围均提供10%的超量程。 模拟输出有短路和开路保护，可驱动1 μF的容性负载。 器件采用10.8 V至40 V的AVDD电源电压范围工作。输出环路顺从电压为0 V至AVDD - 2.5 V。 灵活的串行接口为SPI和MICROWIRE兼容型，可以采用三线式模式工作，从而极大地降低隔离应用的数字隔离要求。 器件还包括上电复位功能，确保器件在已知状态下上电。该器件还含有一个异步清零引脚(CLEAR)，它可将输出设置为零电平/中间电平电压输出或将输出设置为选定电流范围的低端。 在电流模式和电压模式下，总输出误差典型值均为±0.01%。

• 12/16位分辨率和单调性
• 电流输出范围：4 mA至20 mA、0 mA至20 mA、0 mA至24 mA
• 总非调整误差(TUE)：±0.01% (典型值，FSR)
• 输出漂移：±3 ppm/°C
• 电压输出范围：0 V至5 V、0 V至10 V、±5 V、±10 V
• 允许超量程范围：±70%
• 总非调整误差(TUE)：±0.01% (典型值，FSR)
• 输出温漂：±2 ppm/°C
• 灵活的串行数字接口
• 片内输出故障检测
• 片内基准电压源：最大温漂10 ppm/°C
• 可选的稳压DVcc输出
• 异步清零功能
• 电源电压范围AVDD：10.8 V至40 V；AVSS：−26.4 V至−3 V/0 V
• 输出环路顺从电压：AVDD - 2.5 V
• 温度范围：-40°C至+85°C
• TSSOP和LFCSP封装

• 过程控制
• 执行器控制
• PLC
• HART网络连接(仅适用于LFCSP封装)
