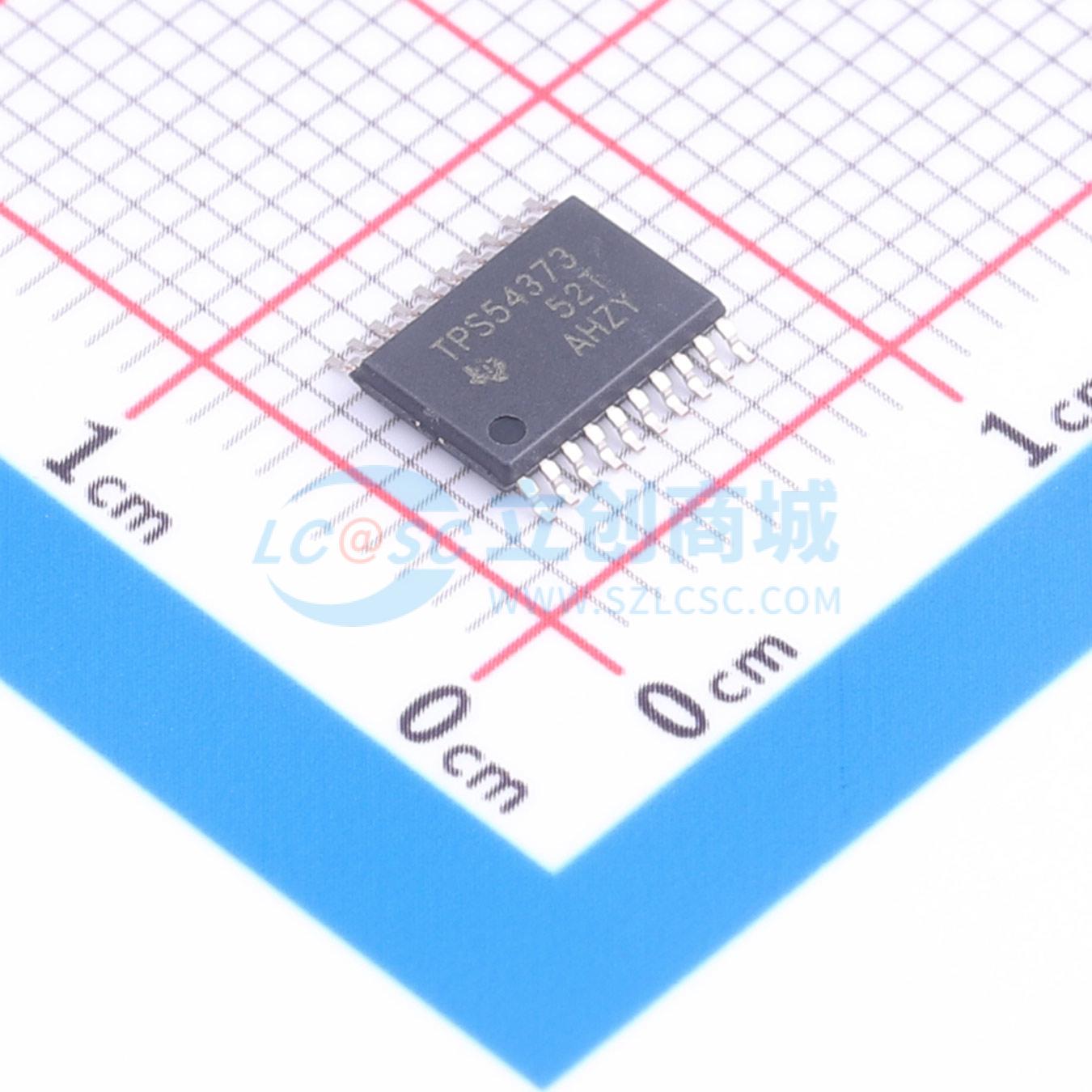

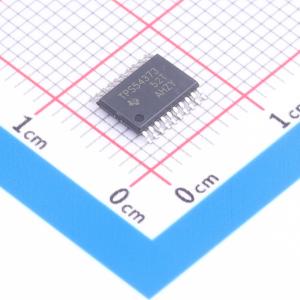

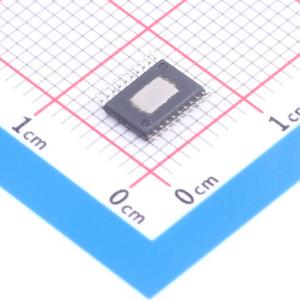

温馨提醒：图片仅供参考，商品以实物为准
TPS54373PWPR
降压型 3A 3V~6V
- 描述
- TPS54373 适用于预偏置输出的 3V 至 6V 输入、3A SWIFT™ 同步降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54373PWPR
- 商品编号
- C3191058
- 商品封装
- HTSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~6V | |
| 输出电压 | 891mV~3.3V | |
| 输出电流 | 3A | |
| 开关频率 | 350kHz；550kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
作为SWIFT系列直流/直流稳压器的一员，TPS54373低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。在基板上包含的功能有：一个真正的高性能电压误差放大器，可以实现最大性能并灵活选择输出滤波L和C组件；欠压锁定电路，以防止输入电压达到2.95V之前启动；内部或外部设置的慢启动电路，用于限制冲击电流；以及一个可用于处理器/逻辑复位、故障信号传递和电源排序的电源良好输出。
为了在输出预充电应用中可靠地启动，TPS54373设计为仅在启动过程中提供电流。
TPS54373采用热增强型20引脚TSSOP（PWP）PowerPAD封装，无需笨重的散热器。TI提供了评估模块和SWIFT设计师软件工具，帮助快速实现高性能电源设计，以满足激进的设备开发周期。
