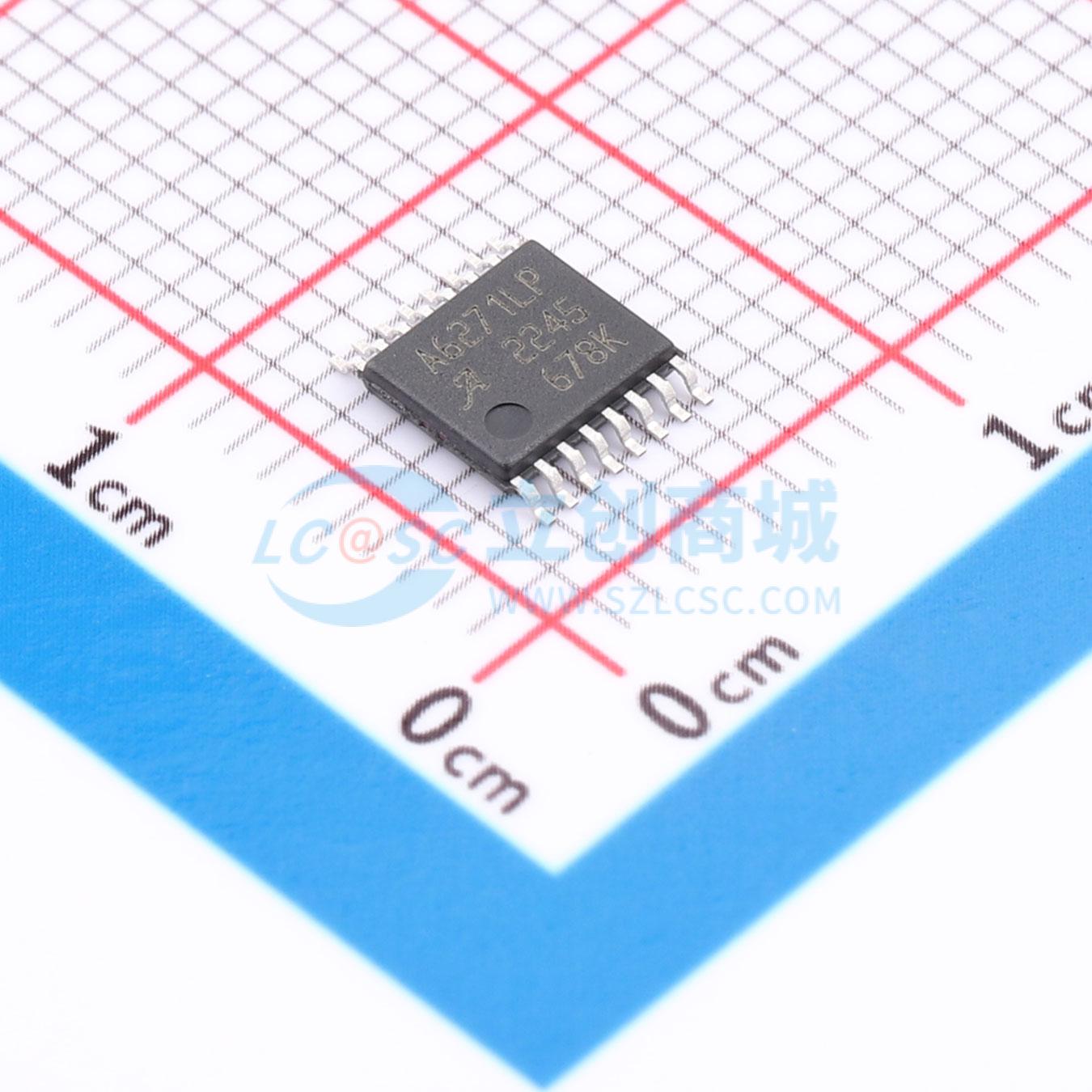

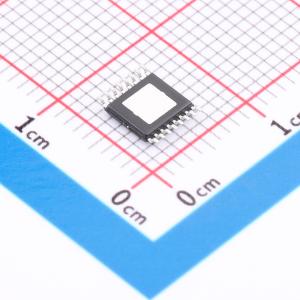

A6271KLPTR-T
汽车用大电流LED控制器
- 描述
- 是一款DC-DC转换器控制器，为驱动串联的高功率LED提供可编程的恒流输出。基于可编程固定频率、峰值电流模式控制架构，DC-DC转换器可配置为多种不同的开关配置，包括升压、降压-升压和降压（接地参考开关）。使用外部逻辑电平MOSFET和最少的额外外部组件，提供了一种经济高效的解决方案。最大LED电流由单个外部检测电阻设置，并可使用电流参考输入进行精确调制。可通过PWMIN输入进行外部PWM调光，也提供关断模式。也可通过对PWMIN和DR引脚进行编程来使用内部PWM调光电路
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A6271KLPTR-T
- 商品编号
- C3190912
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.346886克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.2V~50V | |
| 开关频率 | 700kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | SEPIC；升压；降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
A6271是一款DC-DC转换器控制器，可为驱动串联的高功率LED提供可编程的恒流输出。该控制器基于可编程的固定频率、峰值电流模式控制架构。DC-DC转换器可配置为多种不同的开关配置，包括升压、升降压和降压（接地参考开关）。 A6271采用外部逻辑电平MOSFET和最少的额外外部元件，提供了一种经济高效的解决方案。最大LED电流通过单个外部检测电阻设置，并可使用电流参考输入（模拟控制）进行精确调制。通过PWMIN输入可实现外部PWM调光，该输入还提供关断模式。另外，也可通过对PWMIN和DR引脚进行编程来使用内部PWM调光电路。两种PWM方案均可控制PWMOUT输出，该输出驱动与LED串串联的外部P沟道MOSFET。在某些故障条件下，包括输出对地短路时，该MOSFET还用于隔离负载。 A6271经过精心设计，通过分布式去耦和针对EMI规范CISPR 25配置的外部可编程频率抖动电路，将电磁辐射降至最低。也可将基本开关频率编程至大多数EMI标准起始的150 kHz以下。 A6271具备一套全面的集成保护功能，可保护IC、LED驱动系统和LED串免受故障影响。固定输出过压保护可确保即使在可编程输出过压保护电路单点故障的情况下，也不会违反最大电压额定值。其他保护功能包括：LED过载（升压）、输出欠压（降压或升降压）、输入电源（VIN）欠压、5 V稳压器（VREG）输出欠压、高端电源（PWM PMOS）欠压和热保护。 A6271是一款专为汽车应用中驱动串联高功率LED而设计的DC-DC转换器控制器。A6271可配置为多种开关拓扑，包括：升压、升降压和降压（接地参考开关）。对于每种开关配置，会选择合适的环路补偿（COMP）和斜率补偿（SLOPE）无源元件，以实现最佳性能。 A6271集成了所有必要的控制元件，采用外部逻辑电平N沟道MOSFET（开关器件）、P沟道MOSFET（PWM器件）和最少的额外外部无源元件，提供了一种经济高效的解决方案。最大LED电流通过单个外部检测电阻设置，并可使用电流参考输入进行精确调制。
商品特性
- 符合汽车AEC-Q100标准
- 恒流LED驱动
- 4.2至50 V电源
- 最大LED串电压53.3 V
- 升压、升降压和降压开关转换器
- 可编程开关频率70至700 kHz
- PWM控制的PMOS驱动器可在低占空比下实现精确的LED电流控制
- 通过外部PWM、内部PWM和/或模拟调光进行调光
- 采用频率抖动方案实现有效的扩频，以降低EMI
- 全面的故障保护和故障标志
应用领域
- 汽车高功率LED照明系统
- 雾灯
- 倒车灯
- 日间行车灯
- 位置灯
- 前照灯
- 升压开关驱动器以150 mA驱动14个LED
