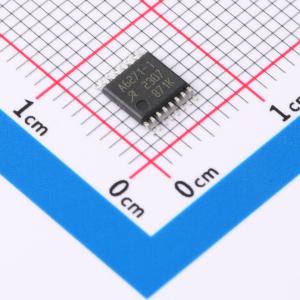

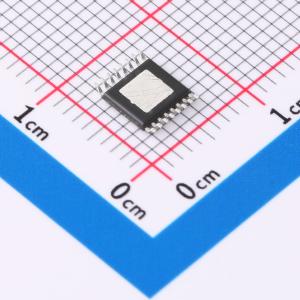

A6271KLPTR-T-1

A6271-1是一款DC-DC转换器控制器，可为串联驱动大功率LED提供可编程的恒流输出。该控制器基于可编程固定频率、峰值电流模式控制架构。DC-DC转换器可配置为多种不同的开关模式，包括升压、升降压、降压（接地参考开关）和SEPIC。 A6271-1采用外部逻辑电平MOSFET和最少的额外外部元件，提供了一种经济高效的解决方案。最大LED电流由单个外部检测电阻设置，并可通过电流参考输入（模拟控制）进行精确调节。可通过PWMIN输入实现外部PWM调光，该输入还提供关断模式。或者，也可通过对PWMIN和DR引脚进行编程来使用内部PWM调光电路。两种PWM方案均可控制PWMOUT输出，该输出驱动与LED串串联的外部P沟道MOSFET。在某些故障条件下，包括输出对地短路时，该MOSFET还用于隔离负载。 A6271-1经过精心设计，通过分布式去耦和针对EMI规范CISPR 25配置的外部可编程频率抖动电路，将电磁辐射降至最低。也可以将基本开关频率编程至大多数EMI标准起始的150 kHz以下。 A6271-1具备一套全面的集成保护功能，可保护IC、LED驱动系统和LED串免受故障影响。固定输出过压保护可确保即使在可编程输出过压保护电路单点故障的情况下，也不会违反最大电压额定值。其他保护功能包括：LED过载（升压）、输出欠压（降压或升降压）、输入电源（VIN）欠压、5 V稳压器（VREG）输出欠压、高端电源（PWM PMOS）欠压和热保护。

• 符合汽车级AEC-Q100标准
• 恒流LED驱动
• 4.2至50 V电源，最大LED串电压53.3 V
• 升压、升降压、降压和SEPIC开关转换器
• 可编程开关频率70至700 kHz
• PWM控制的PMOS驱动器允许在低占空比下精确控制LED电流
• 通过外部PWM、内部PWM和/或模拟调光实现调光
• 采用频率抖动方案实现有效的扩频，以降低EMI
• 全面的故障保护和故障标志

• 汽车大功率LED照明系统
• 雾灯、倒车灯、日间行车灯、位置灯、前照灯
