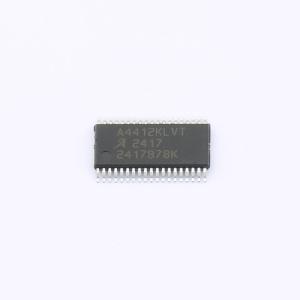

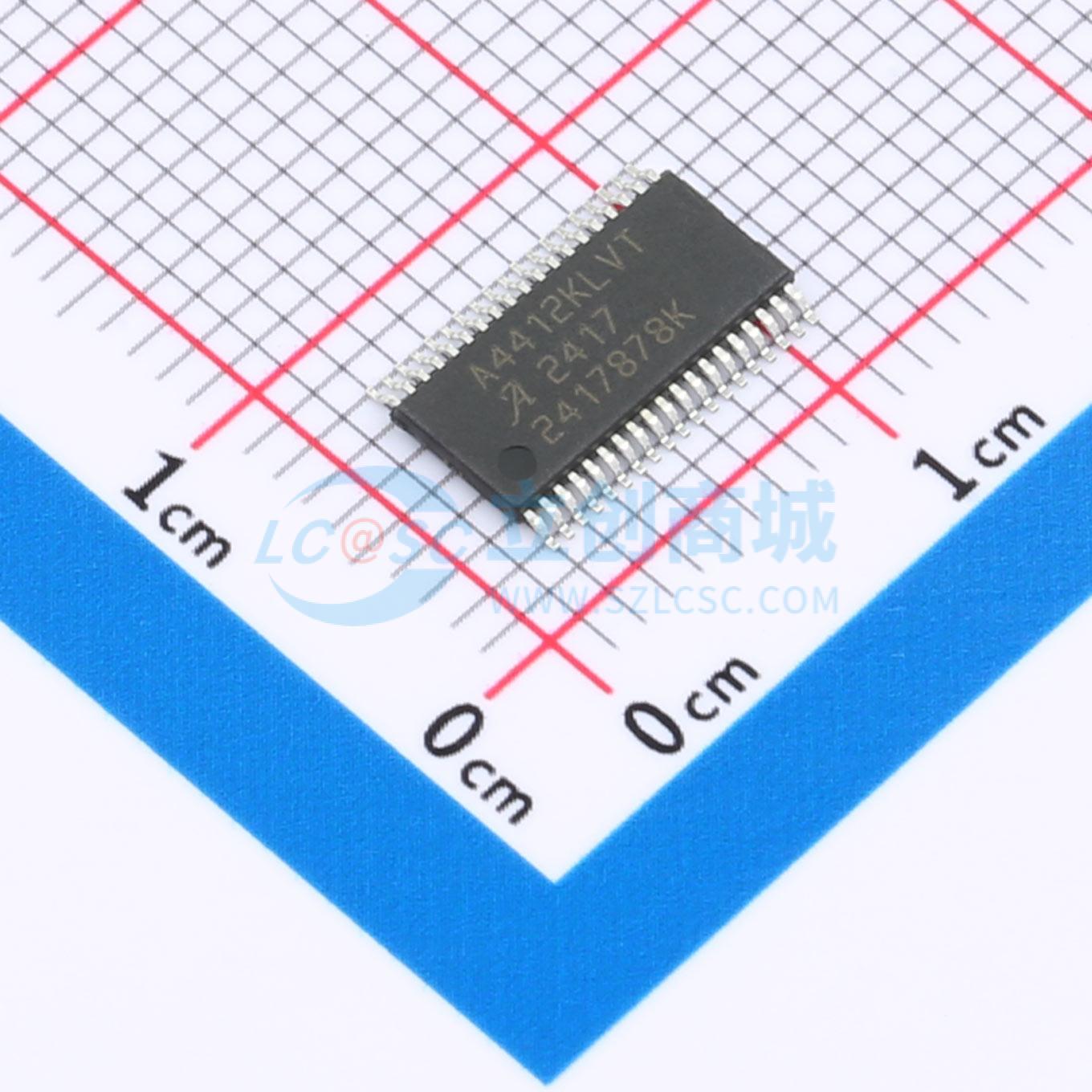

A4412KLVTR-T
带有同步降压功能的降压或降压/升压预调节器、5个内部线性稳压器、脉冲宽度看门狗定时器和SPI
- 描述
- A4412是一款电源管理IC，它采用降压或降压/升压预调节器，将汽车电池电压高效转换为严格稳压的中间电压，并具备控制、诊断和保护功能。预调节器的输出为一个5 V/100 mA受保护线性稳压器、一个3.3 V/90 mA线性稳压器、一个5 V/200 mA线性稳压器、一个5 V/55 mA线性稳压器、一个5 V/30 mA线性稳压器和一个可调400 mA同步降压稳压器供电。A4412专为在高温环境下为CAN收发器、传感器和微处理器电源供电而设计，非常适合发动机舱内应用。A4412的使能输入包括逻辑电平（ENB）和高压（ENBAT）。A4412还可通过串行外设接口（SPI）对各个5 V电源轨进行禁用操作，提供了灵活性。A4412的诊断输出包括上电复位输出（NPOR）、ENBAT状态输出和故障标志输出，用于提醒微处理器发生故障。微处理器可通过SPI读取故障状态。双带隙基准，一个用于稳压，一个用于故障检查，提高了A4412的安全覆盖范围和故障检测能力。A4412包含一个窗口看门狗定时器，检测周期为2 ms。一旦从处理器接收到有效的2 ms脉冲，看门狗定时器就会启动。看门狗可通过安全SPI命令进入闪烁模式或复位。保护功能包括所有输出轨的欠压和过压保护。若输出短路，所有线性稳压器均具备折返式过流保护。此外，V5P输出还具备防电池短路保护。两个开关稳压器均包括逐脉冲电流限制、打嗝模式短路保护、LX短路保护、异步二极管缺失保护（仅VREG）和热关断功能。A4412采用低外形（最大高度1.2 mm）、38引脚eTSSOP封装（后缀“LV”），带有外露电源焊盘。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A4412KLVTR-T
- 商品编号
- C3190927
- 商品封装
- TFSOP-38-EP-175mil
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 3.8V~40V | |
| 开关频率 | 65kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 功能类型 | 升降压 |
商品概述
A4412是一款电源管理IC，它采用降压或降压/升压预调节器，将汽车电池电压高效转换为严格稳压的中间电压，并具备控制、诊断和保护功能。预调节器的输出为一个5 V/100 mA受保护线性稳压器、一个3.3 V/90 mA线性稳压器、一个5 V/200 mA线性稳压器、一个5 V/55 mA线性稳压器、一个5 V/30 mA线性稳压器和一个可调400 mA同步降压稳压器供电。A4412专为在高温环境下为CAN收发器、传感器和微处理器电源供电而设计，非常适合发动机舱内应用。 A4412的使能输入包括逻辑电平（ENB）和高压（ENBAT）。A4412还可通过串行外设接口（SPI）对各个5 V电源轨进行禁用操作，提供了灵活性。 A4412的诊断输出包括上电复位输出（NPOR）、ENBAT状态输出和故障标志输出，用于提醒微处理器发生故障。微处理器可通过SPI读取故障状态。双带隙基准，一个用于稳压，一个用于故障检查，提高了A4412的安全覆盖范围和故障检测能力。 A4412包含一个窗口看门狗定时器，检测周期为2 ms。一旦从处理器接收到有效的2 ms脉冲，看门狗定时器就会启动。看门狗可通过安全SPI命令进入闪烁模式或复位。 保护功能包括所有输出轨的欠压和过压保护。若输出短路，所有线性稳压器均具备折返式过流保护。此外，V5P输出还具备防电池短路保护。两个开关稳压器均包括逐脉冲电流限制、打嗝模式短路保护、LX短路保护、异步二极管缺失保护（仅VREG）和热关断功能。 A4412采用低外形（最大高度1.2 mm）、38引脚eTSSOP封装（后缀“LV”），带有外露电源焊盘。
商品特性
- A2 - SIL™产品——适用于安全关键系统的器件特性
- 通过汽车AEC - Q100认证
- 宽输入电压范围，工作范围为3.8至40 VIN，最大50 VIN
- 降压或降压/升压预调节器（VREG）
- 可调1.3至3.3 V、400 mA同步降压。四个带折返式短路保护的内部线性稳压器，3.3 V（3V3）和三个5 V（V5CAN、V5A和V5B）；一个带折返式短路和电池短路保护的内部5 V线性稳压器（V5P）
- 上电复位信号，指示同步降压、3V3或V5A稳压器输出故障（NPOR）
- 具备故障安全特性的窗口看门狗定时器
- 双带隙基准，提高安全覆盖范围和故障检测能力，BGVREF、BGFAULT
- 通过串行外设接口（SPI）进行控制和诊断报告
- 用于微处理器控制的逻辑使能输入（ENB）
- 带状态指示输出的点火使能输入（ENBAT）
- 频率抖动和受控压摆率有助于降低EMI/EMC
- 所有输出轨的过压和欠压保护
- 每个引脚具备引脚间和引脚对地耐受能力
应用领域
- 电动助力转向（EPS）模块的汽车控制模块
- 汽车动力总成的汽车控制模块
- CAN电源的汽车控制模块
- 高温应用的汽车控制模块
