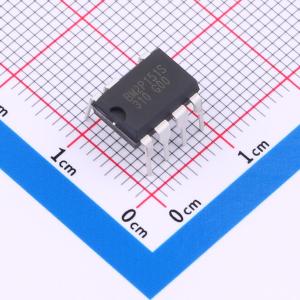

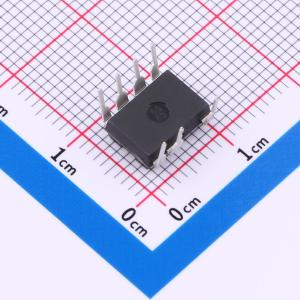

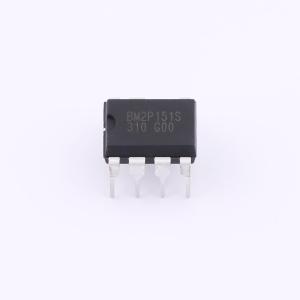

温馨提醒：图片仅供参考，商品以实物为准

BM2P151S-Z

非隔离型PWM DC/DC转换器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BM2P151S-Z 是一款非隔离型 PWM DC/DC 转换器 IC,内置 650V 启动电路和超级结 MOSFET。它支持宽输入电压范围,具有低功耗和高效率的特点,适用于家用电器等需要高可靠性的应用。
品牌名称: ROHM(罗姆)
商品型号: BM2P151S-Z
商品编号: C3190751
商品封装: DIP-7K
包装方式: 管装
商品毛重: 0.45克(g)

商品参数

商品概述

用于交直流转换的脉宽调制（PWM）型直流-直流（DC/DC）转换器，为所有包含电源插座的产品提供了一个理想的系统。它能简化专注于非隔离的高效转换器设计。该集成电路（IC）内置耐受650 V的启动电路，有助于降低功耗。内部集成电流检测电阻，可实现小型电源设计。由于采用电流模式控制，每个周期都能限制电流，在带宽和瞬态响应方面表现出色。开关频率固定为65 kHz，芯片还具备跳频功能，有助于降低电磁干扰（EMI）。此外，内置耐受650 V的超结MOSFET，使设计更加简便。

商品特性

PWM电流模式方法
跳频功能
轻载时的间歇工作模式
内置650 V启动电路
内置650 V超结MOSFET
电源电压（VCC）欠压锁定（UVLO）
电源电压（VCC）过压保护（OVP）
每个周期的过流检测功能
软启动功能

应用领域

家用电器，如LED灯、空调和吸尘器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	12V~16.2V
	开关频率	60kHz~70kHz
	耗散功率(Pd)	1W

	属性	参数值
	最大占空比	40%
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+105℃
