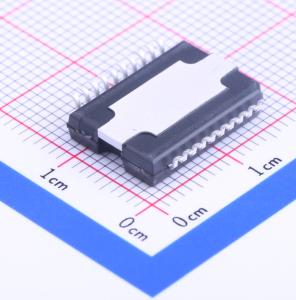

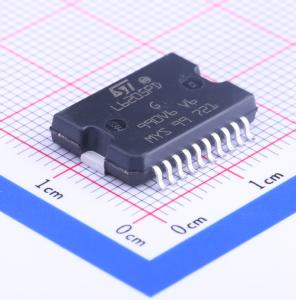

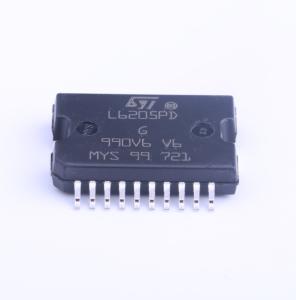

温馨提醒：图片仅供参考，商品以实物为准
L6205PD013TR
2.8A 有刷直流电机驱动芯片 52V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DMOS双全桥驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6205PD013TR
- 商品编号
- C36543
- 商品封装
- PowerSO-20
- 包装方式
- 编带
- 商品毛重
- 2.294克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 8V~52V | |
| 输出电流 | 2.8A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 300mΩ | |
| 工作温度 | -25℃~+125℃ |
商品概述
L6205是一款专为电机控制应用设计的DMOS双全桥芯片，采用MultiPower BCD技术制造，该技术可在同一芯片上将隔离式DMOS功率晶体管与CMOS和双极电路相结合。L6205有PowerDIP20 (16+2+2)、PowerSO20和SO20(16+2+2)三种封装形式，其特点包括对高端PowerMOSFET的无损耗保护和热关断功能。
商品特性
- 工作电源电压范围为8至52V
- 输出峰值电流为5.6A（直流电流为2.8A）
- 在结温Tj = 25°C时，典型导通电阻RDS(ON)为0.3Ω
- 工作频率最高可达100kHz
- 无损耗过流保护
- 可并联运行
- 交叉导通保护
- 热关断功能
- 欠压锁定
- 集成快速续流二极管
应用领域
- 双极步进电机
- 双直流电机或四直流电机
