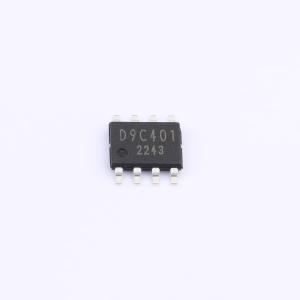

BD9C401EFJ-E2
4.5V至18V输入，4A集成MOSFET单同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9C401EFJ是一款同步降压DC/DC转换器,具有4.5V至18V的宽输入电压范围,内置低导通电阻的MOSFET,最大输出电流可达4A。该芯片采用电流模式控制,具备高速瞬态响应特性。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9C401EFJ-E2
- 商品编号
- C3190085
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 4A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9C401EFJ是一款内置低导通电阻功率MOSFET的同步降压开关稳压器。它具有宽输入电压范围，能够提供高达4A的电流。电流模式控制的DC/DC转换器，具有高速瞬态响应特性。相位补偿也可以轻松设置。
商品特性
- 同步单 DC/DC 转换器
- 过流保护
- 过温保护
- 欠压锁定保护
- 短路保护
- 固定软启动功能
