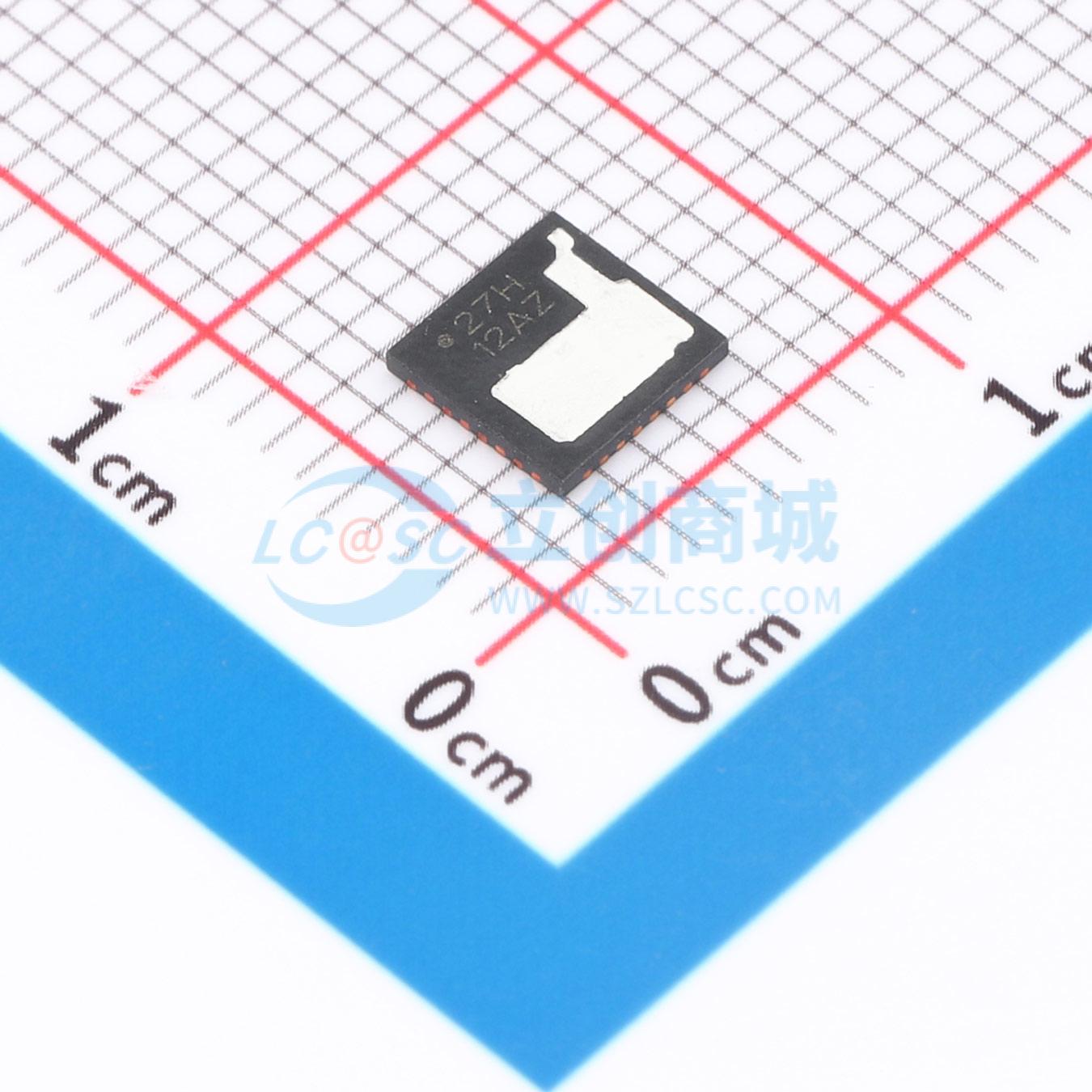

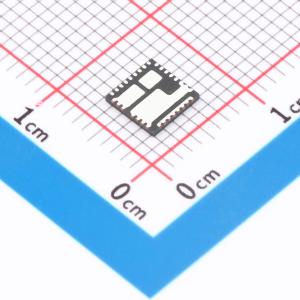

ISL99227HRZ-T

集成高精度电流和温度监测器的智能功率级模块，具备故障保护功能，简化设计并提高性能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL99227HRZ-T
商品编号: C3189181
商品封装: PQFN-32(5x5)
包装方式: 编带
商品毛重: 0.143克(g)

商品参数

商品概述

ISL99227和ISL99227B是智能功率级模块，分别与数字多相控制器和相位倍增器兼容。它们集成了高精度电流和温度监测器，可反馈至控制器和倍增器以构成完整的多相直流/直流系统。通过消除直流电阻感测网络及相关热补偿，简化了设计并提升了性能。专用的低侧场效应晶体管控制引脚支持轻载效率提升。采用热增强型5x5 PQFN封装，有助于减少整体电路板占用面积。

商品特性

输入范围：+4.5V 至 +18V
支持 60A 直流电流
具备三态脉宽调制输入
采用下斜电流检测技术
电流监测精度为 ±3%，并配有参考电压输入
温度监测灵敏度为 8mV/°C，带过温标志
设有专用的低侧场效应晶体管控制输入
提供全面的故障保护以提升系统可靠性，包括高侧场效应晶体管短路与过流保护、过温保护、以及电源欠压锁定
具备开漏故障报告输出
开关频率最高可达 2MHz

应用领域

高频高效电压调节模块和电压调节器
微处理器的核心、图形和内存稳压器
服务器、网络和云计算领域的高密度电压调节器
负载点直流/直流转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	工作状态指示；保护锁死；过流保护
	输入电压	4.5V~18V

	属性	参数值
	输出电流	60A
	工作温度	-10℃~+100℃
