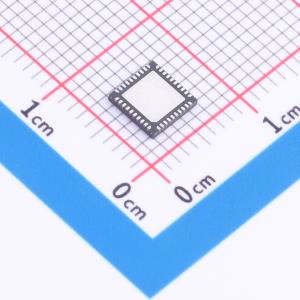

温馨提醒：图片仅供参考，商品以实物为准
ISL68223IRAZ-T
数字双输出4相PWM控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL68223IRAZ-T
- 商品编号
- C3187057
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 3.135V~3.465V | |
| 输出电压 | 0V~3.05V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；输出电压差分采样；内置LDO稳压器；逐波限流；可调软启动；过流保护；工作状态指示 |
商品概述
ISL68223是一款带有PMBus V1.3的数字双输出多相（X + Y ≤ 4）PWM控制器。该控制器可配置为支持任意所需的相位分配，两个输出（X和Y）最多可支持四个相位。例如，支持3 + 1、2+2、2+1、1 + 1，甚至以4 + 0配置进行单输出操作。功率密度的增加，结合对PMBus V1.3接口的支持，使该设备能够满足任何苛刻的电源要求。ISL68223采用瑞萨专有的数字合成电流调制方案，在全负载范围内实现了瞬态响应、易于调节和效率的行业最佳组合。二极管仿真和自动相位添加/删除功能使您无论负载条件如何，都能从转换器中提取最大效率。您可以使用直观的瑞萨PowerNavigator™软件来配置和监控该设备。凭借最少的外部组件、易于配置、强大的故障管理和高精度的调节能力，实现高性能多相稳压器从未如此简单。
商品特性
- 先进的线性数字调制方案
- 具有PFM模式的自动相位增减，优化负载与效率曲线
- 双沿调制与可选二极管制动，提升瞬态响应
- VOUT转换性能良好
- 零延迟合成电流控制，实现高频电流平衡
- 灵活的相位分配，每输出支持0至4相
- 开关频率最高可达2MHz，适用于高密度设计
- 差分远端电压检测，在负载、线路和温度范围内支持±0.5%闭环系统精度
- 高精度电流检测，优化负载线调节和准确过流保护
- 支持全系列智能功率级器件
- 全面的故障管理，提升系统可靠性
- 逐脉冲（每相）和总输出电流限制
- 黑盒状态记录功能，带首次故障指示
- 直观的配置方式
- 兼容SMBus/PMBus V1.3
- 设备非易失性存储器中最多可存储16种用户配置
应用领域
- DDR内存解决方案
- 人工智能/加速卡（FPGA、ASIC）
- 网络设备
- 服务器/存储设备
- 电信/数据通信设备
