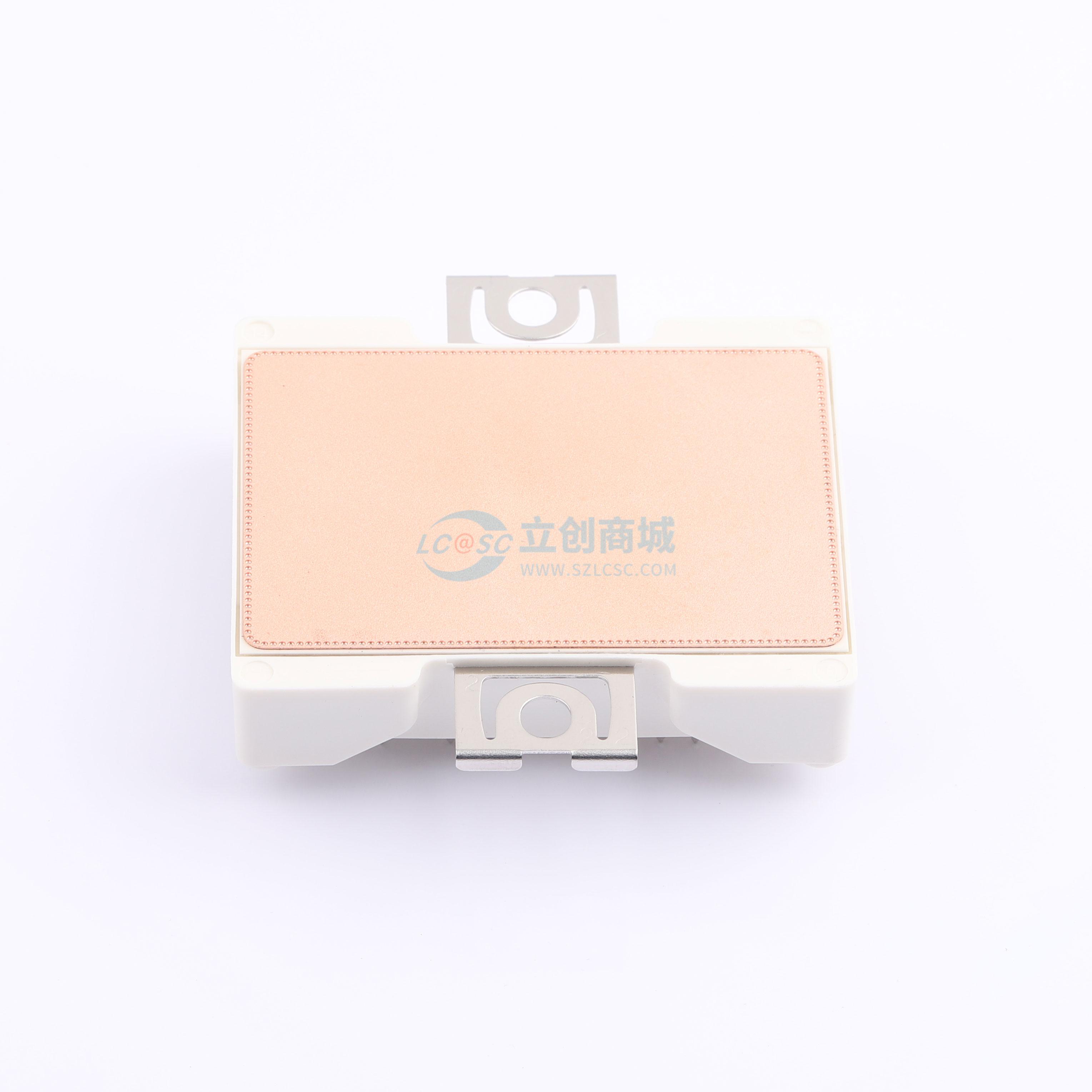

温馨提醒：图片仅供参考，商品以实物为准
F3L100R07W2H3B11BPSA1
650V 70A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- F3L100R07W2H3B11BPSA1
- 商品编号
- C3171163
- 包装方式
- 托盘
- 商品毛重
- 68.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 20mW | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 70A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | 8uA | |
| 集射极饱和电压(VCE(sat)) | 1.68V | |
| 栅极阈值电压(Vge(th)) | 2V@15V,100A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1uC@15V | |
| 输入电容(Cies) | 6.2nF@650V | |
| 反向传输电容(Cres) | 192pF | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 200ns | |
| 导通损耗(Eon) | 2.2mJ | |
| 关断损耗(Eoff) | 1.44mJ | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品特性
- 电气特性：
- VCES = 650V
- Ic标称值 = 100A / IcRM = 200A
- 阻断电压能力提高至650V
- 低电感设计
- 低开关损耗
- 低VCE,sat（VCE,sat）
- 机械特性：
- 具有低热阻的Al₂O₃基板
- 紧凑设计
- PressFIT接触技术
- 由于集成安装夹，安装牢固
应用领域
- 三电平应用
- 电机驱动
- 太阳能应用
- UPS系统
