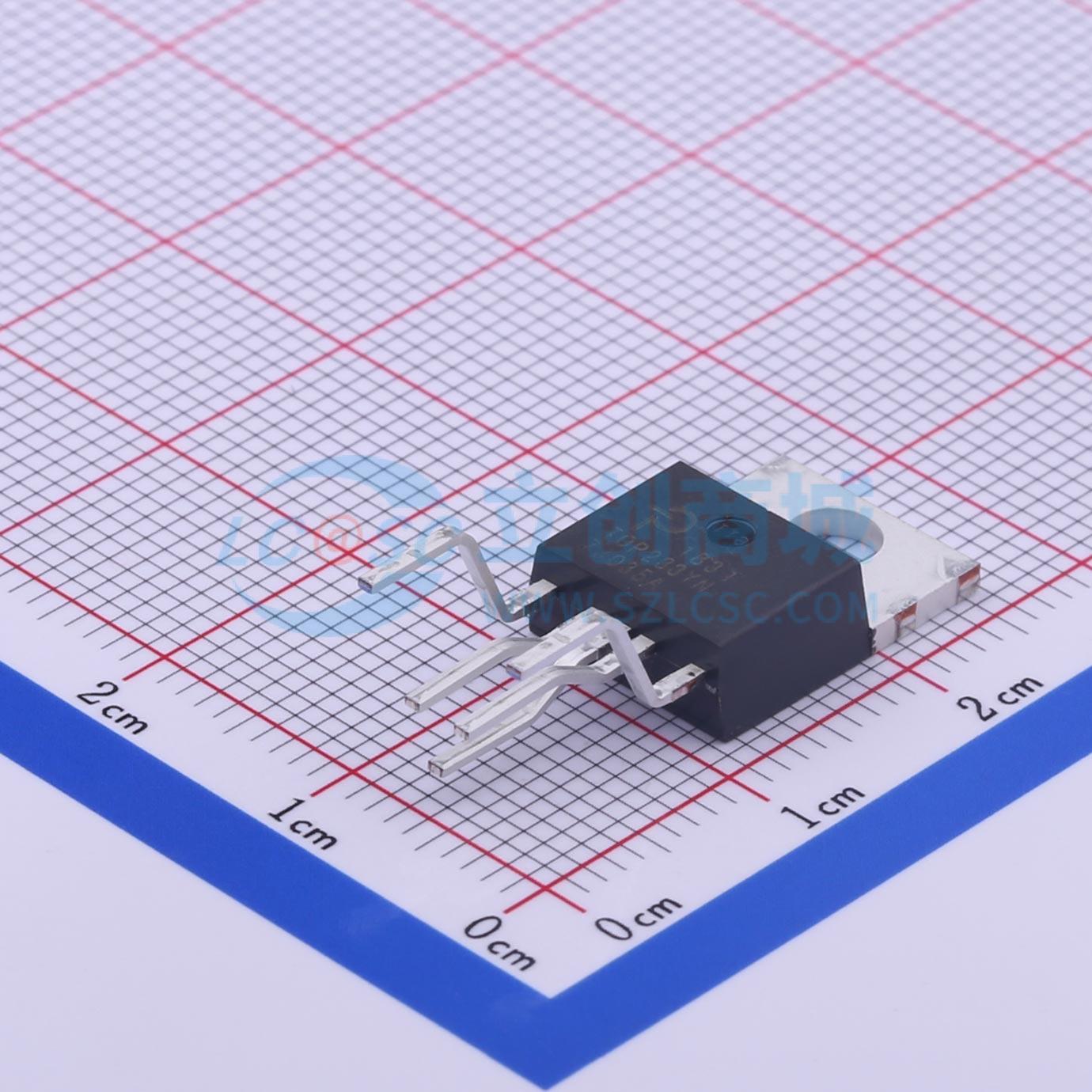

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 66kHz~132kHz | |
| 最大占空比 | 78% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
TOPSwitch™-FX采用经过验证的TOPSwitch拓扑结构，经济高效地集成了许多新功能，这些功能可降低系统成本，同时提高设计灵活性、性能和能源效率。与TOPSwitch一样，高压功率MOSFET、PWM控制、故障保护和其他控制电路均集成在单个CMOS芯片上，但增加了两个引脚。第一个是多功能（M）引脚，它可实现可编程的线路过压（OV）/欠压（UV）关断功能，并能根据线路电压进行线路前馈 <DC_MAX> 降低。该引脚也可用于外部精确设置电流限制。无论哪种情况，该引脚还可用于远程开/关控制，或使振荡器与外部低频信号同步。第二个新增引脚是频率（F）引脚，仅在Y封装中提供。当该引脚连接到控制（C）引脚而非源极（S）引脚时，可提供半频选项。通过将新引脚短接到源极，可禁用这些引脚上的功能，使器件以三引脚TOPSwitch模式运行，但具备以下新的透明特性：软启动、周期跳越、132 kHz开关频率、频率抖动、更宽的 <DC_MAX>、迟滞热关断和更大的爬电距离。此外，与TOPSwitch-II系列相比，所有关键参数（如频率、电流限制、PWM增益等）的温度和绝对公差更严格。在相同的输入/输出条件下，与等效的TOPSwitch-II器件相比，更高的电流限制精度和更大的 <DC_MAX> 与其他特性相结合，使TOPSwitch-FX器件的功率能力提高10%至15%。
商品特性
- 特性可消除或降低外部元件成本
- 完全集成的软启动功能，可将应力/过冲降至最低
- 可外部设置精确的电流限制
- 更宽的占空比，可提供更大功率，减小输入电容
- 线路欠压（UV）检测：无关断毛刺
- 线路过压（OV）关断功能可扩展线路浪涌限制
- 带最大占空比（DC）降低功能的线路前馈可抑制纹波，并在高线路电压时限制 <DC_MAX>
- 单个电阻可设置过压/欠压阈值和 <DC_MAX> 降低值
- 频率抖动可降低电磁干扰（EMI）和EMI滤波成本
- 无需假负载即可调节至零负载
- 132 kHz频率可减小变压器/电源尺寸
- 视频应用的半频选项
- 迟滞热关断功能可实现自动恢复
- 大的热滞回可防止PCB板过热
- 标准封装，省略引脚以实现大爬电距离
- 远程开/关功能，支持高电平有效和低电平有效
- 可与低频信号同步
- 周期跳越可降低空载功耗
- 远程关断模式下功耗降低
- 高效待机的半频选项
- 允许通过局域网/输入端口进行关断/唤醒操作
