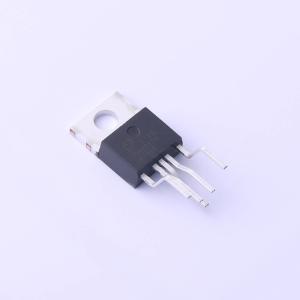

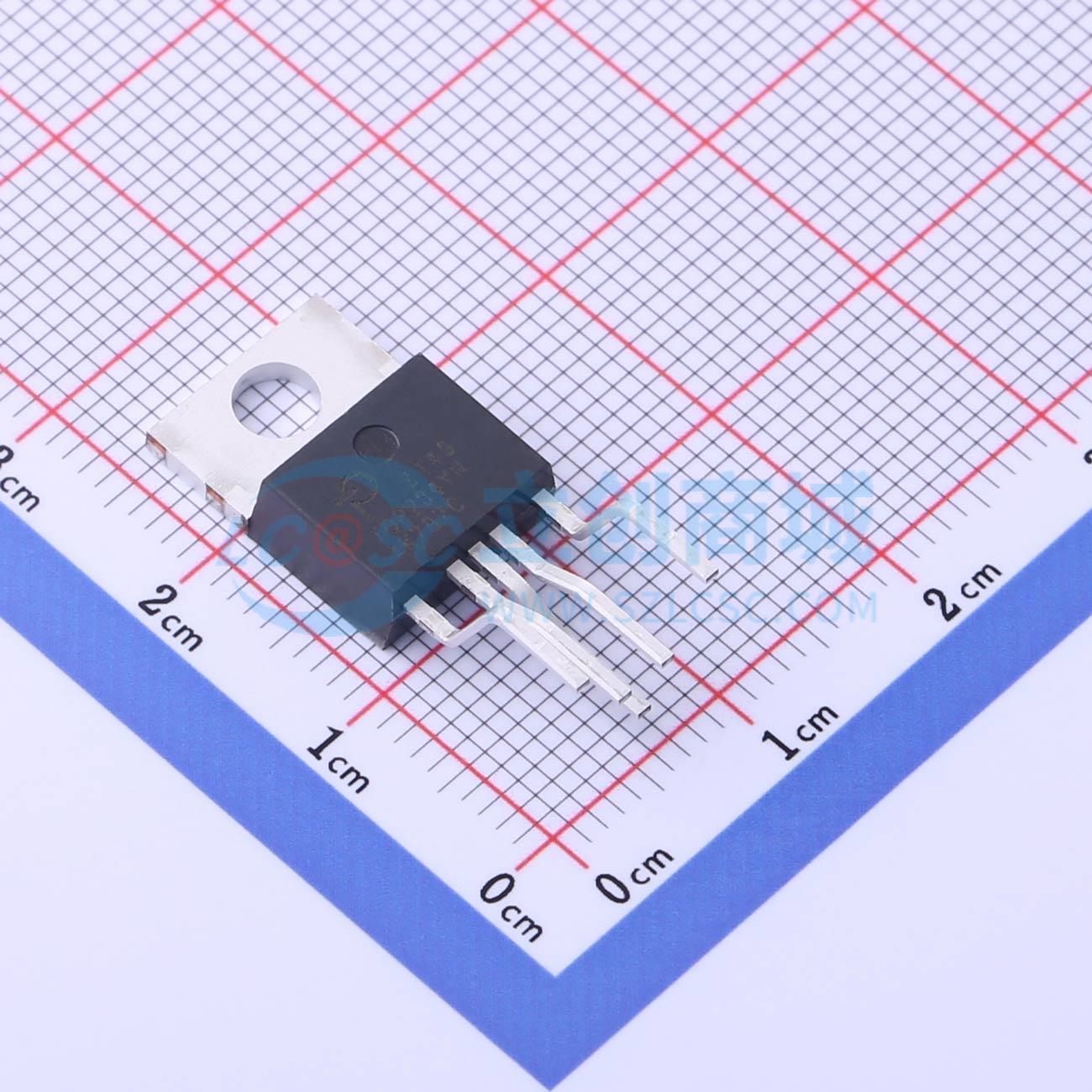

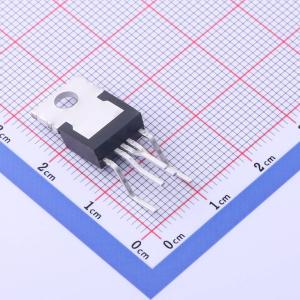

TOP234YN

TOPSwitch™-FX采用经过验证的TOPSwitch拓扑结构，经济高效地集成了许多新功能，这些功能可降低系统成本，同时提高设计灵活性、性能和能源效率。与TOPSwitch一样，高压功率MOSFET、PWM控制、故障保护和其他控制电路均集成在单个CMOS芯片上，但增加了两个引脚。第一个是多功能（M）引脚，它实现了可编程的线路过压（OV）/欠压（UV）关断功能，并能通过线路电压实现前馈控制以降低最大占空比（DC_MAX）。该引脚也可用于外部精确设置电流限制。无论哪种情况，该引脚还可用于远程开/关控制，或使振荡器与外部低频信号同步。第二个新增引脚是频率（F）引脚，仅在Y封装中提供。当该引脚连接到控制（C）引脚而非源极（S）引脚时，可选择半频模式。通过将新引脚短接到源极，可以禁用这些新引脚的功能，使器件以三引脚TOPSwitch模式运行，但具备以下新的透明特性：软启动、跳周期、132 kHz开关频率、频率抖动、更宽的DC_MAX、迟滞热关断和更大的爬电距离。此外，与TOPSwitch-II系列相比，所有关键参数（如频率、电流限制、PWM增益等）的温度和绝对容差更小。更高的电流限制精度和更大的DC_MAX，结合其他特性，使得在相同的输入/输出条件下，TOPSwitch-FX器件的功率能力比等效的TOPSwitch-II器件高10%至15%。

• 特性可消除或降低外部元件成本
• 完全集成的软启动功能，实现最小应力/过冲
• 可外部设置精确的电流限制
• 更宽的占空比，可提供更大功率，减小输入电容
• 线路欠压（UV）检测：无关断毛刺
• 线路过压（OV）关断功能可扩展线路浪涌限制
• 带最大占空比（DC）降低的线路前馈功能，可抑制纹波并在高输入电压时限制DC_MAX
• 单个电阻可设置OV/UV阈值和DC_MAX降低值
• 频率抖动可降低EMI和EMI滤波成本
• 无需假负载即可调节至零负载
• 132 kHz频率可减小变压器/电源尺寸
• 视频应用的半频选项
• 迟滞热关断功能可自动恢复
• 大的热滞回可防止PCB过热
• 标准封装，省略引脚以实现大爬电距离
• 远程开/关功能，支持高电平有效和低电平有效
• 可与低频信号同步
• 跳周期功能可降低空载功耗
• 远程关断模式下功耗降低
• 高效待机的半频选项
• 允许通过LAN/输入端口进行关断/唤醒操作
