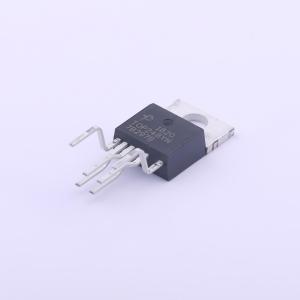

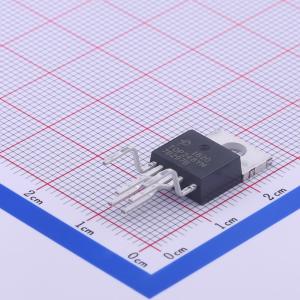

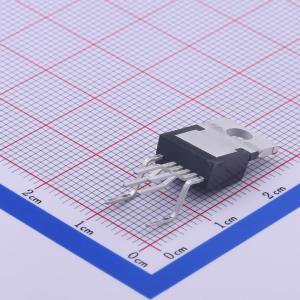

TOP248YN
TOPSwitch-GX系列高功率灵活设计高效集成离线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TOPSwitch-GX采用了与TOPSwitch相同且经过验证的拓扑结构,以高性价比的方式将高压功率MOSFET、PWM控制、故障保护及其他控制电路集成到单个CMOS芯片上。集成了许多新功能,以降低系统成本并提高设计灵活性、性能和能源效率。根据封装类型,在TOPSwitch标准的漏极(DRAIN)、源极(SOURCE)和控制极(CONTROL)引脚基础上,额外增加1个或3个引脚,可实现以下功能:线路检测(过压/欠压、线路前馈以降低最大占空比DCMAX)、精确的外部设定电流限制、远程开/关、与外部低频信号同步以及频率选择(132 kHz/66 kHz)。所有封装类型都具备以下特性:软启动、132 kHz开关频率(轻载时自动降低)、用于降低电磁干扰(EMI)的频率抖动、更宽的最大占空比(DCMAX)、迟滞热关断以及具有更大爬电距离的封装。此外,所有关键参数(即电流限制、频率、PWM增益)在温度和绝对值方面的容差更小,从而简化设计并优化系统成本。
- 商品型号
- TOP248YN
- 商品编号
- C394178
- 商品封装
- TO-220-7C
- 包装方式
- 管装
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 66kHz~132kHz | |
| 最大占空比 | 66.8% | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP);欠压保护(UVP);过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 副边反馈 |
商品概述
TOPSwitch-GX采用了与TOPSwitch相同且经过验证的拓扑结构,以高性价比的方式将高压功率MOSFET、PWM控制、故障保护及其他控制电路集成到单个CMOS芯片上。集成了许多新功能,以降低系统成本并提高设计灵活性、性能和能源效率。 根据封装类型,在TOPSwitch标准的漏极(DRAIN)、源极(SOURCE)和控制极(CONTROL)引脚基础上,额外增加1个或3个引脚,可实现以下功能:线路检测(过压/欠压、线路前馈以降低最大占空比DCMAX)、精确的外部设定电流限制、远程开/关、与外部低频信号同步以及频率选择(132 kHz/66 kHz)。 所有封装类型都具备以下特性:软启动、132 kHz开关频率(轻载时自动降低)、用于降低电磁干扰(EMI)的频率抖动、更宽的最大占空比(DCMAX)、迟滞热关断以及具有更大爬电距离的封装。此外,所有关键参数(即电流限制、频率、PWM增益)在温度和绝对值方面的容差更小,从而简化设计并优化系统成本。
商品特性
- 扩展功率范围,适用于更高功率应用
- 使用P/G封装时,功率高达34 W无需散热片
- 特性可消除或降低外部元件成本
- 完全集成的软启动功能,可将应力/过冲降至最低
- 外部可编程的精确电流限制
- 更宽的占空比,可提供更大功率,减小输入电容
- Y/R/F封装具有独立的线路检测和电流限制引脚
- 线路欠压(UV)检测:无关断毛刺
- 线路过压(OV)关断功能可扩展线路浪涌限制
- 带最大占空比(DCMAX)降低功能的线路前馈,可抑制线路纹波并在高电压时限制DCMAX
- 频率抖动可降低电磁干扰(EMI)和EMI滤波成本
- 无需假负载即可实现零负载调节
- 132 kHz频率可减小变压器/电源尺寸
- Y/R/F封装具有半频选项,适用于视频应用
- 迟滞热关断功能可实现自动故障恢复
- 大的热滞回可防止印刷电路板过热
- 远程关断模式下功耗极低(110 VAC时为80 mW,230 VAC时为160 mW)
- 负载降低时频率降低,可实现高待机效率
- 允许通过局域网/输入端口进行关断/唤醒操作
