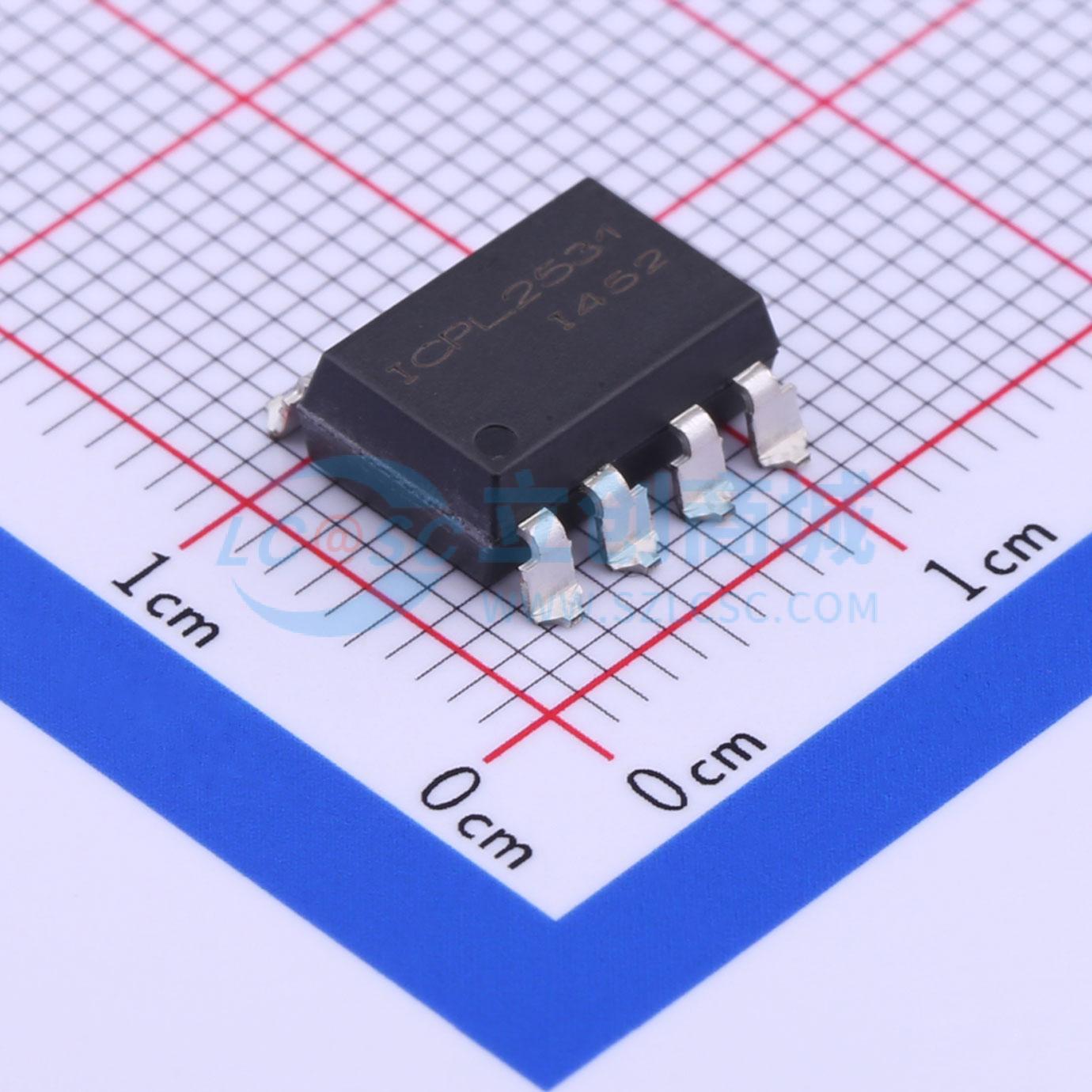

温馨提醒：图片仅供参考，商品以实物为准
ICPL2531SM
DC输入 2通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICPL2530 和 ICPL2531 双通道器件均包含一个红外发光二极管，该二极管与一个高速光电探测器晶体管进行光耦合。通过降低基极 - 集电极电容，光电二极管偏置和输出晶体管集电极的独立连接使速度比传统光电晶体管耦合器提高了几个数量级。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- ICPL2531SM
- 商品编号
- C393526
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 500mV~20V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 35mW | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
