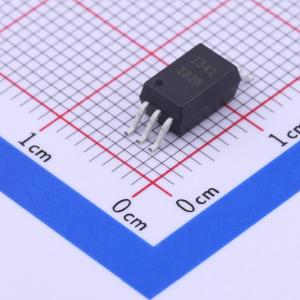

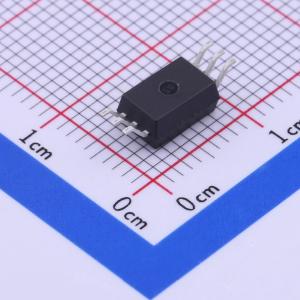

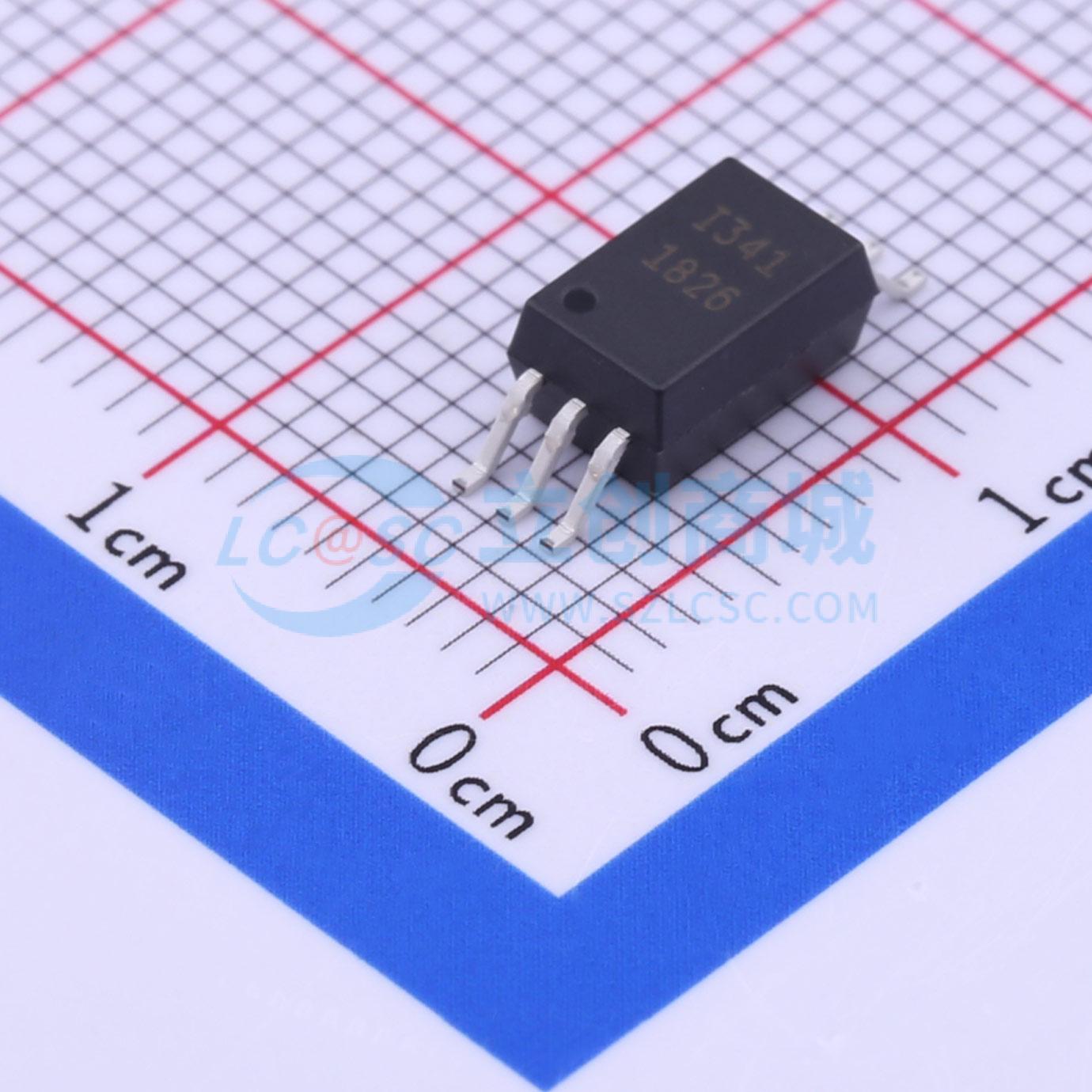

IS341W
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IS341W光耦合器非常适合驱动电机控制逆变器和电源系统逆变器中使用的功率IGBT和MOSFET。它包含一个与带功率输出级的集成电路光耦合的AlGaAs LED。3.0A的高峰值输出电流能够直接驱动额定值高达1200V/100A的IGBT
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- IS341W
- 商品编号
- C393532
- 商品封装
- SOP-6-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.423克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 745mW | |
| 正向压降(Vf) | 1.37V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA | |
| 功能特性 | 欠压锁定 |
