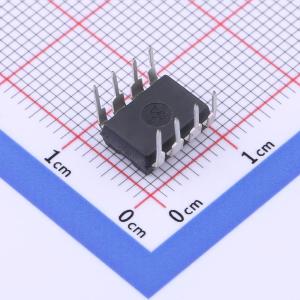

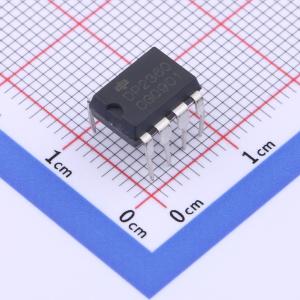

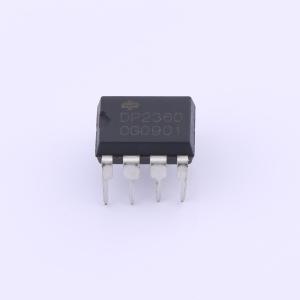

温馨提醒：图片仅供参考，商品以实物为准
DP2360
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~26V | |
| 开关频率 | 60kHz~70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 66.7% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
DP2360是一款针对离线式反激电源设计的高性能功率开关，适用于电机驱动电源、电源适配器和通用开关电源应用中。
商品特性
- 超低启动电流：典型值为2uA
- 工作电流：当VDD电压超过开启电压（典型值21V），工作电流上升到1Ma（典型值）
- 待机功耗：低于75mW
- 开关频率：严格固定为65kHz，自带±4%范围的抖频功能
- 平滑的频率调制：采用专利的“平滑的频率调制”技术调节开关频率，无异音产生
- 内部斜率补偿：在采样电压信号上叠加斜率电压实现斜率补偿，增加系统工作在连续模式下的稳定性
- 前沿消隐（LEB）：内部集成前沿消隐功能，典型值250ns内PWM比较器停止工作且GATE输出不允许关断
- 过热保护（OTP）：芯片结温超过165°C时停止工作，低于140°C时重新开始工作
- 软启动：内部集成典型值2ms的软启动功能，通过启动阶段逐周期增加过流保护阈值实现
- 恒功率控制：采用专利的“恒功率控制”技术实现全电压输入范围内高精度恒功率输出
- 过载保护：当过载发生且FB电压超过VTH_OLP持续时间超过75ms时，进入过载保护模式并自动重启
- VDD过压保护（OVP）和箝位：当VDD电压超过31V（典型值）时停止开关动作，低于关断电压VDD_OFF（典型值9V）时重新启动，内部集成35V（典型值）的箝位稳压管
- CS管脚开路保护：VDD电压超过开启电压VDD_ON（典型值21V）后，检测CS管脚是否开路，开路则不允许开关动作并进入自动重启模式
- 自动重启保护：检测到故障时停止开关动作，VDD电压下降到关断电压VDD_OFF（典型值9V）时保护逻辑复位，超过开启电压VDD_ON（典型值21V）时重新开关动作
- 软驱动：图腾驱动电路输出级具有400mA的输出电流能力，内部设计有13V的MOSFET源极驱动电压箝位功能，驱动电路有软驱动功能可优化系统EMI
应用领域
- 电机驱动电源
- 电源适配器
- 通用开关电源
