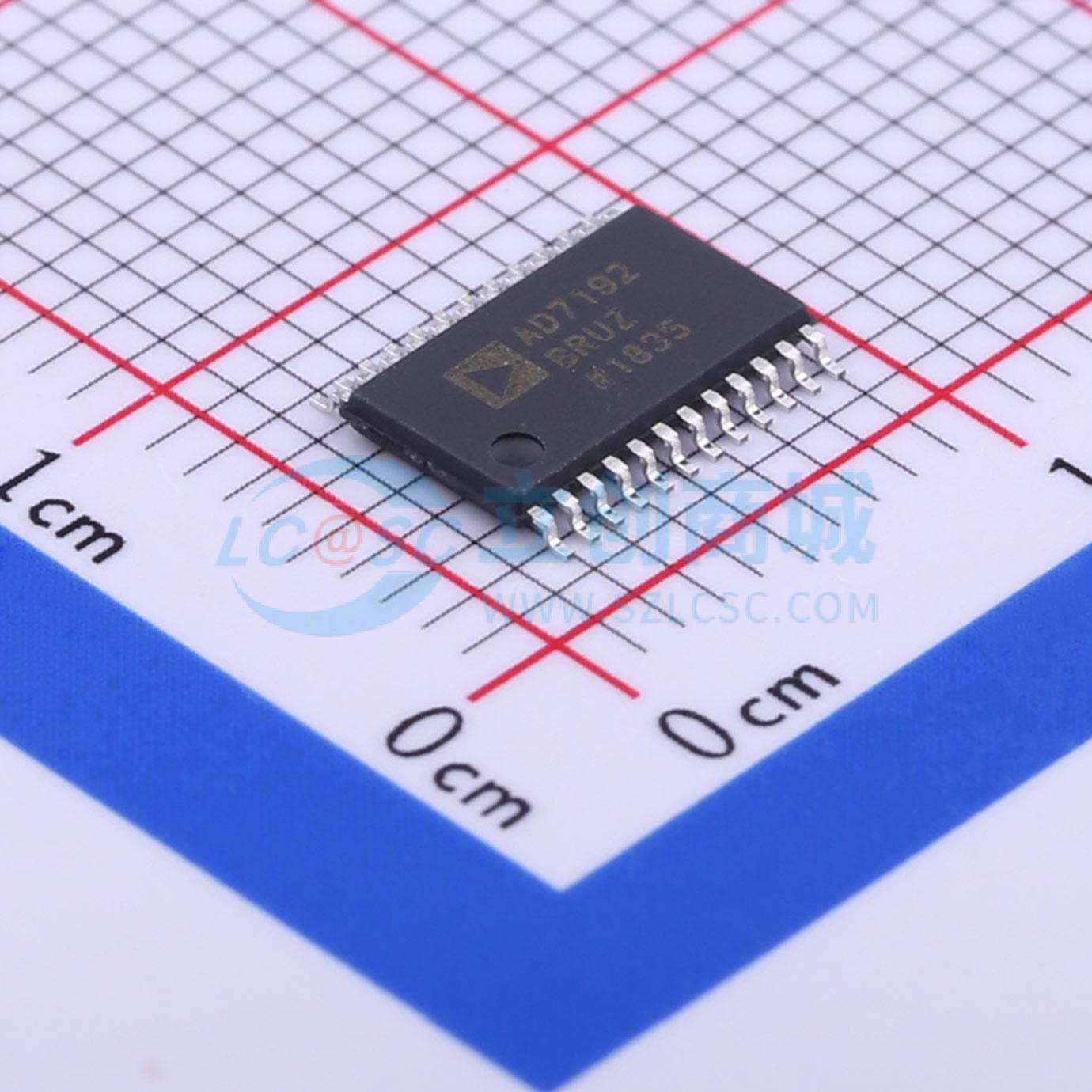

AD7192BRUZ-REEL

内置PGA的4.8 kHz、超低噪声、24位∑-∆型ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.8 kHz、超低噪声、24位、Σ-Δ型ADC，内置PGA
品牌名称: ADI(亚德诺)
商品型号: AD7192BRUZ-REEL
商品编号: C392902
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.268克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	4.92MHz
	基准电压源	内置；外置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	4.7Hz；4.8kHz
	全量程范围(FSR)	5V

商品概述

AD7192 是一款适合高精密测量应用的低噪声完整模拟前端，内置一个低噪声、24 位Σ-Δ 型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。

这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7192 按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC 的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在 4.7 Hz 至 4.8 kHz 的范围内变化。

这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及 50 Hz/60 Hz 抑制。针对要求所有转换均需建立的应用，AD7192 具有零延迟特性。

这款器件采用3 V 至 5.25 V 电源供电，功耗为 4.35 mA ，提供24 引脚TSSOP 封装。

商品特性

均方根噪声：11 nV（4.7 Hz，G = 128）
15.5 位无噪声分辨率(2.4 kHz, G = 128)
最高22 位无噪声分辨率（G = 1）
失调漂移：5 nV/°C
增益漂移：1 ppm/°C
稳定的时间漂移特性
2 个差分/4 个伪差分输入通道
自动通道序列器
可编程增益（1 至128）
输出数据速率：4.7 Hz 至 4.8 kHz
内部或外部时钟
50 Hz/60 Hz 同时抑制
4 路通用数字输出
电源电压AVDD：3 V 至5.25 V，DVDD：2.7 V 至 5.25 V
电流：4.35 mA
温度范围：-40°C 至 +105°C
封装：24 引脚TSSOP
三线式串行接口
SPI、QSPI、MICROWIRE 和DSP 兼容
SCLK 引脚内为施密特触发

应用领域

电子秤
应变计传感器
压力测量
温度测量
色谱仪
PLC/DCS 模拟输入模块
数据采集
医疗与科学仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	4.7Hz
	通道数	2
	工作电压	3V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+105℃
