温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | 并行 |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | - | |
| 输出类型 | - | |
| 积分非线性 | 0.25LSB；0.25LSB | |
| 工作温度 | -25℃~+85℃ |
商品概述

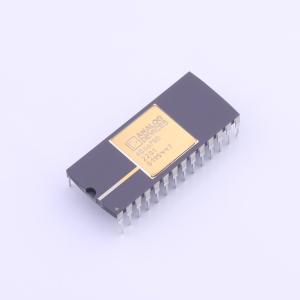

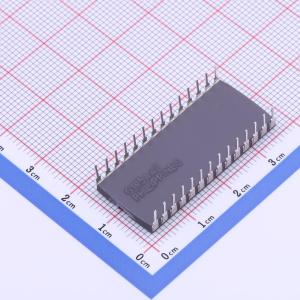

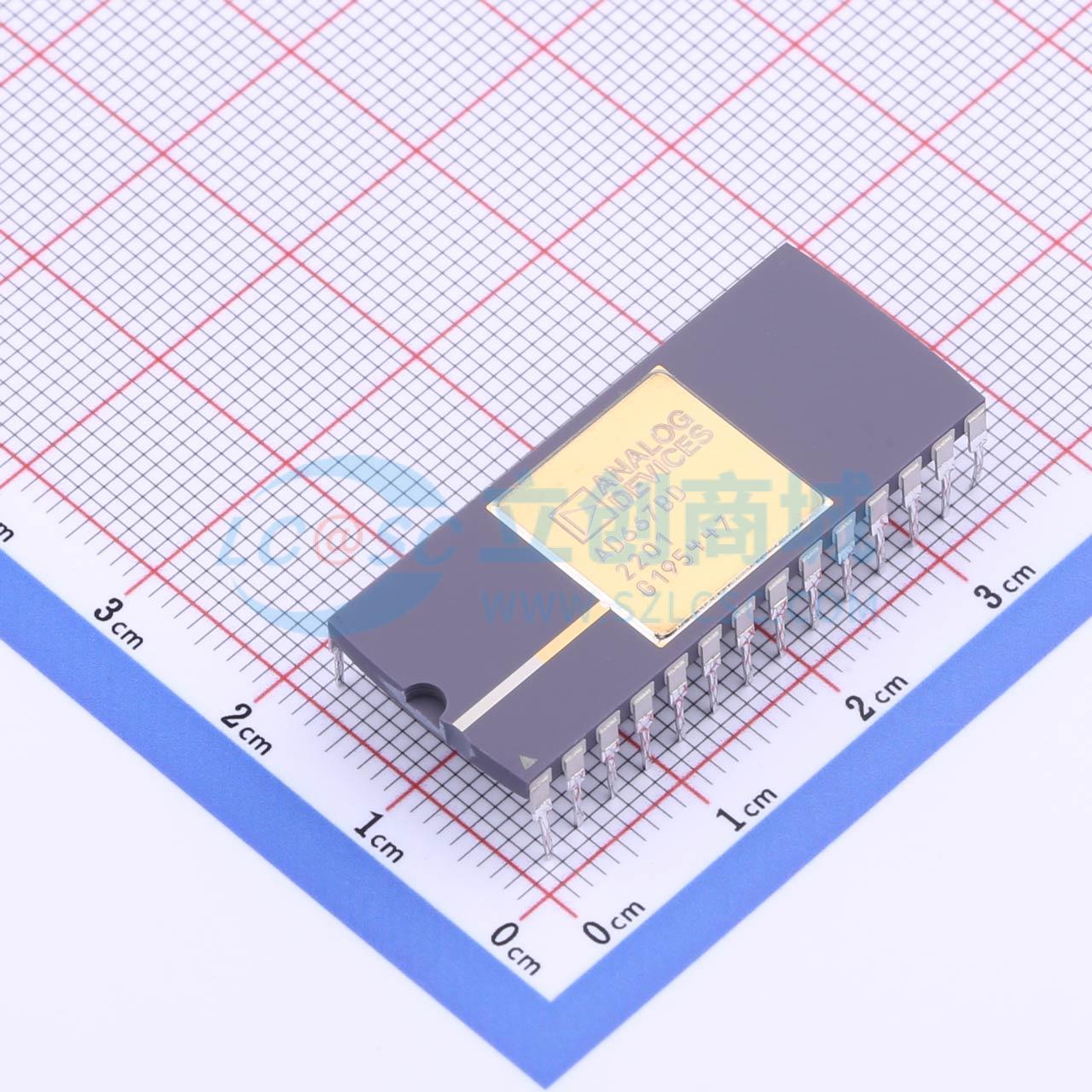

AD667是一款完整的电压输出12位数模转换器，在单芯片上集成了高稳定性埋入式齐纳电压基准源和双缓冲输入锁存器。该转换器采用12个精密高速双极性电流导向开关和激光微调薄膜电阻网络，以实现快速建立时间和高精度。 片上双缓冲锁存器实现了与微处理器的兼容性。输入锁存器的设计允许直接连接4位、8位、12位或16位总线。来自第一级锁存器的12位数据随后可传输至第二级，避免产生虚假模拟输出值。锁存器可响应短至100 ns的选通脉冲，可与最快的微处理器配合使用。 AD667的功能完整性和高性能得益于先进的开关设计、高速双极性制造工艺以及成熟的激光晶圆微调（LWT）技术。AD667在晶圆级进行微调，在+25℃时最大线性误差为±1/4 LSB（K、B级），在整个工作温度范围内为±1/2 LSB。 芯片上的表面下（埋入式）齐纳二极管提供低噪声电压基准源，其长期稳定性和温度漂移特性可与最佳的分立基准二极管相媲美。用于实现出色线性度的激光微调工艺，也用于微调基准源的绝对值及其温度系数。因此，AD667非常适合宽温度范围应用，最大线性误差为±1/2 LSB，并保证在整个温度范围内具有单调性。典型满量程增益温度系数为5 ppm/℃。
商品特性
- 完整的12位数模转换功能
- 双缓冲锁存器
- 片上输出放大器
- 高稳定性埋入式齐纳基准源
- 单芯片结构
- 保证全温度范围内的单调性
- 保证全温度范围内的线性度：最大1/2 LSB
- 建立时间：最大3 μs至0.07%
- 保证在±12 V或±15 V电源下工作
- 低功耗：包括基准源在内为300 mW
- TTL/5 V CMOS兼容逻辑输入
- 低逻辑输入电流
- 提供符合MIL-STD-883标准的版本
