AD581JH

AD581是一款3引脚、温度补偿型、单片式带隙电压基准源，可在12 V至30 V的非稳压输入电平下提供精确的10.00 V输出。激光晶圆微调（LWT）技术用于调整+25°C时的初始误差和温度系数，从而实现了以往只有昂贵的混合电路或恒温调节模块才能达到的高精度性能。AD581L在单片式电压基准源中实现了5 mV的初始误差容限和5 ppm/°C的保证温度系数。 AD581采用的带隙电路设计相较于传统的齐纳击穿二极管技术具有诸多优势。最重要的是，无需外部元件即可实现全精度，并且能为低功耗系统提供显著的稳定性。此外，包括输出缓冲放大器（可提供高达10 mA的电流）在内，器件的总电源电流通常为750 μA。带隙设计的长期稳定性与精选的齐纳基准二极管相当。 建议将AD581用作8位、10位或12位数模转换器（DAC）的基准源，这些转换器需要外部精密基准。该器件还非常适合所有精度高达14位的模数转换器（ADC），无论是逐次逼近型还是积分型设计，并且通常能提供比标准内置基准源更好的性能。 AD581J、AD581K和AD581L的工作温度范围为0°C至70°C；AD581S、AD581T和AD581U的工作温度范围为 -55°C至+125°C。所有等级均采用密封的3引脚TO - 5金属罐封装。

• 激光微调至高精度10.000 V ±5 mV（L和U型号）
• 微调后的温度系数：0°C至70°C时最大5 ppm/°C（L型号）； -55°C至+125°C时最大10 ppm/°C（U型号）
• 出色的长期稳定性：25 ppm/1000小时（非累积）
• 具备 -10 V基准能力
• 低静态电流：最大1.0 mA
• 具备10 mA电流输出能力

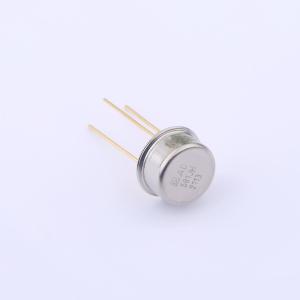

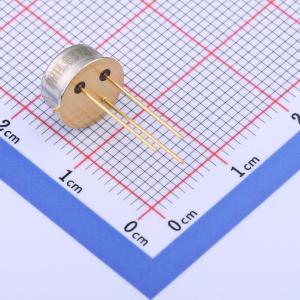

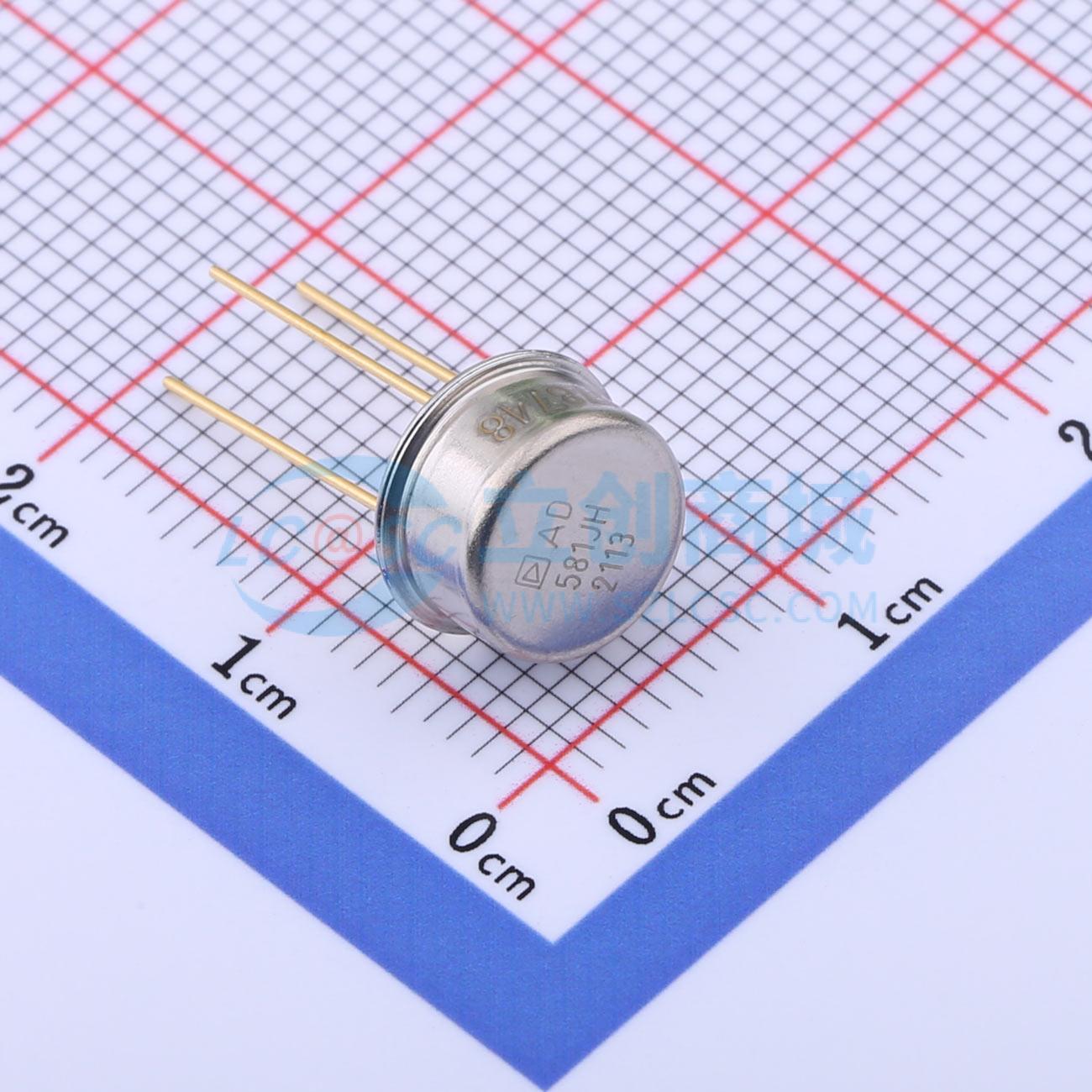

• 3引脚TO - 5封装
• 提供符合MIL - STD - 883标准的版本
