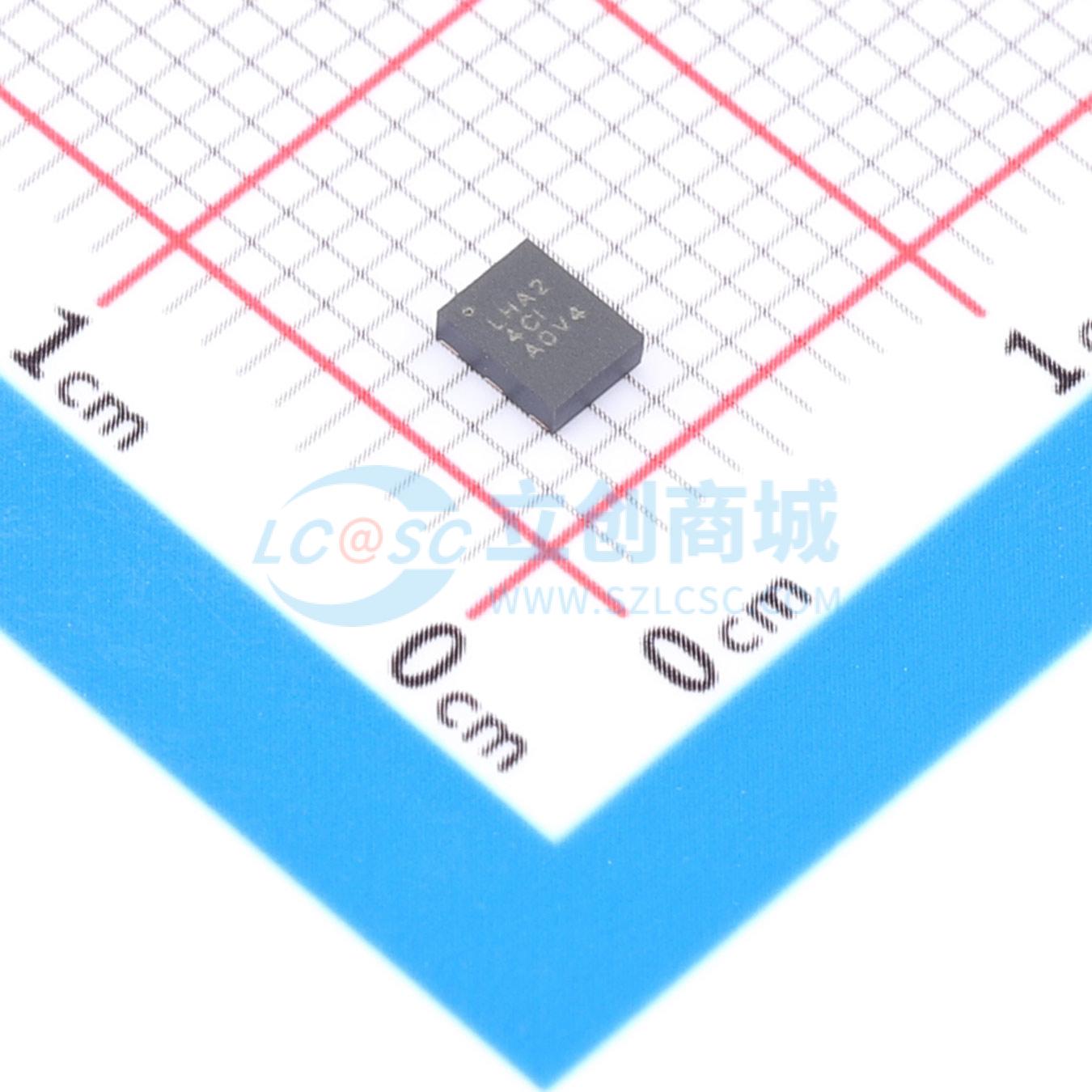

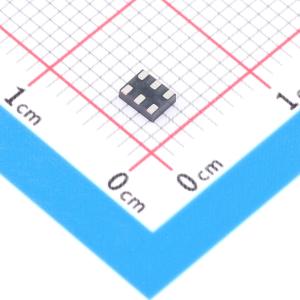

LMK6HA15625ADLER

德州仪器 (TI) 的体声波 (BAW) 是一种微谐振器技术，能够将高精度 BAW 谐振器直接集成到具有超低抖动时钟电路的封装中。与其他硅基制造工艺一样，BAW 完全由 TI 工厂设计和制造。LMK6x 器件是一款超低抖动固定频率振荡器，融合了BAW 作为谐振器源。该器件根据特定运行模式进行出厂编程，包括频率、电压、输出类型和功能引脚。LMK6x 带有高性能分数分频器，能够产生指定范围内的任何频率，提供可满足所有频率需求的单个器件系列。凭借高性能时钟、机械稳定性、灵活性和小型封装选项，此器件适用于电信、数据以及企业网络和工业应用中使用的高速 SERDES 内的参考时钟和核心时钟。

• 高性能差分和单端输出振荡器，支持指定范围内的任何固定频率
• LMK6D:1MHz 至 400MHz，LVDS 输出
• LMK6H:1MHz 至 400MHz，HCSL 输出，符合 PCIe 第 1 代到第 7 代标准
• LMK6P:1MHz 至 400MHz，LVPECL 输出
• LMK6C:1MHz 至 200MHz，LVCMOS 输出
• 超低抖动
• ±25ppm 的总频率稳定性（考虑 10 年老化和所有其他因素）
• 超小型业界通用 DLE 和 DLF 封装
• 支持扩展工业温度等级，LMK6P/LMK6D/LMK6H:-40℃ 至 85℃；LMK6C:-40℃ 至 105℃
• 集成 LDO，具有强大的抗电源噪声能力，在 500kHz 纹波下具有 -72dBc PSRR
• 启动时间:< 5ms
• 提供多种标准频率，可支持 1MHz 至 400MHz 之间的任何频率

• 56G/112G PAM4 时钟
• 100G/200G/400G/800G 光纤传输网络和相干光学元件
• 有线网络、交换机、路由器、线路卡、SAN、数据中心和基带单元 (BBU)
• 符合 PCIe 第 1 代到第 7 代标准的参考时钟
• 工业应用
• 测试和测量
• ASIC、FPGA、MCU 参考时钟
• 高性能晶体振荡器替代产品
