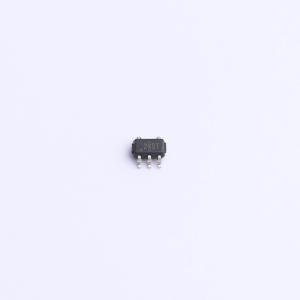

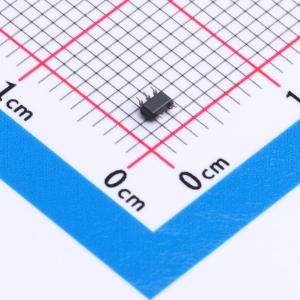

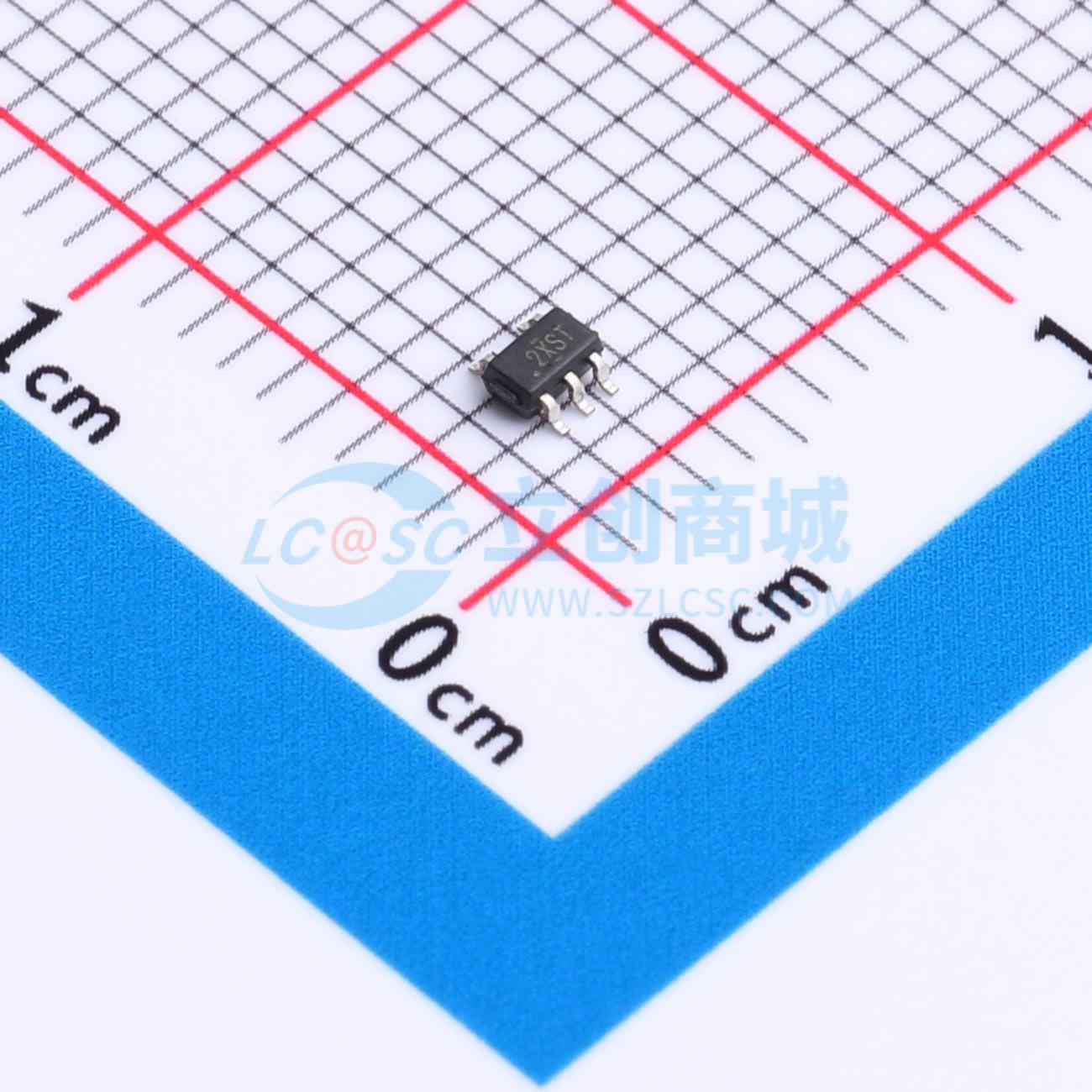

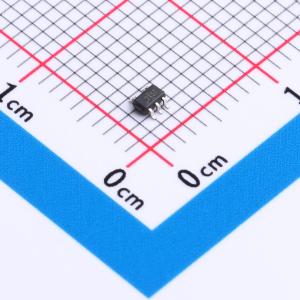

温馨提醒：图片仅供参考，商品以实物为准
TLV1811DCKR
TLV1811DCKR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1811DCKR
- 商品编号
- C35040234
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 0.15pA | |
| 传播延迟(tpd) | 900ns |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10uA；7.5uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.4V~40V | |
| 功能特性 | 失效安全功能；ESD保护 |
商品概述
TLV181x和TLV182x是一系列40V单通道、双通道、四通道比较器，提供多种输出选项。该系列具备轨到轨输入，可选择推挽或开漏输出。该系列拥有出色的速度功耗组合，传播延迟为420ns，全电源电压范围为2.4V至40V，每通道静态电源电流仅为5μA。所有器件均包含上电复位（POR）功能。该功能可确保在达到最小电源电压之前输出处于已知状态，之后输出才会响应输入，从而防止系统上电和掉电期间出现错误输出。TLV181x比较器具有推挽输出级，在控制LED或驱动MOSFET栅极这类容性负载时，能够吸入和输出毫安级电流。TLV182x比较器具有开漏输出级，可上拉至40V，与比较器的电源电压无关。
商品特性
- 2.4V 至 40V 宽电源范围
- 轨到轨输入
- 上电复位（POR），可实现启动时输出状态已知
- 低输入失调电压 500μV
- 典型传播延迟 420ns
- 每通道低静态电流 5μA
- 低输入偏置电流 150fA
- TLV181x 提供推挽输出选项
- TLV182x 提供开漏输出选项
- 工作温度范围覆盖 -40℃ 至 +125℃
- 2 kV ESD 保护
- 支持功能安全设计
- 可提供文档辅助功能安全系统设计
应用领域
- 家电
- 工厂自动化与控制
- 电机驱动
- 信息娱乐与仪表集群
