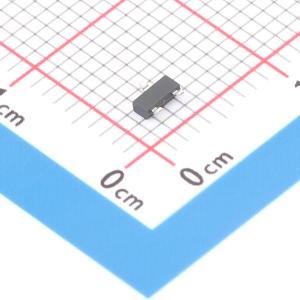

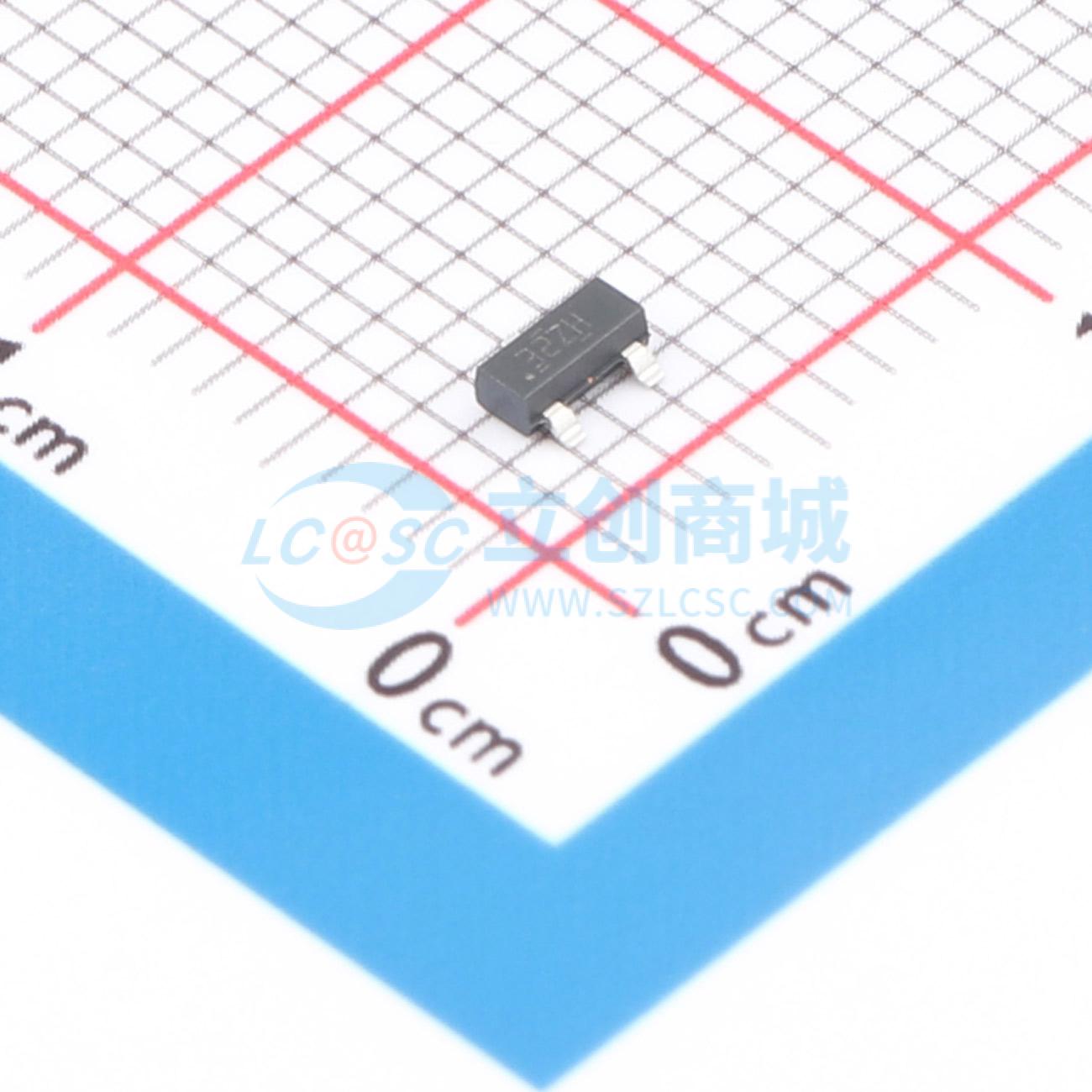

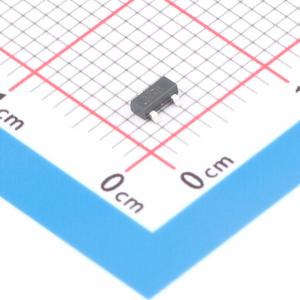

温馨提醒：图片仅供参考，商品以实物为准

TMAG5131C1DQDBZRQ1

汽车低功耗、高精度霍尔效应开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMAG5131C1DQDBZRQ1
商品编号: C35036773
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TMAG5131-Q1是一款低功耗、高精度霍尔效应传感器，专为体积要求最紧凑、对电池续航敏感的汽车应用设计。该器件提供多种磁阈值、采样率和输出类型，可适配各种应用需求。当施加的磁通密度超过工作点(BOP)阈值时，器件输出低电压（适用于低电平有效版本）。输出保持低电平直到磁通密度降低至释放点(BRP)以下，此时器件输出高电压。对于高电平有效版本，输出高低电平行为相反。全极磁响应允许器件对通过封装Z轴的正负磁通产生响应，单极版本仅对正磁通产生响应。TMAG5131-Q1内部采用功率循环工作，实现低电流消耗。在3V条件下，10Hz版本的平均电流消耗为1.25μA，20Hz版本的平均电流消耗为1.37μA。TMAG5131-Q1采用行业标准SOT-23封装与引脚定义。该器件的VCC工作范围为1.65V至5.5V，工作温度范围为-40℃至125℃。

商品特性

通过AEC-Q100认证，适用于汽车应用
工作温度等级1:-40℃ 至 +125℃（TA）
Z轴霍尔效应开关
超低平均功耗（典型值ICC(AVG)）
10Hz版本:1.25μA at 3V
20Hz版本:1.37μA at 3V
工作VCC范围:1.65V 至 5.5V
高精度磁阈值（典型值BOP），提供多种规格
1.8mT 搭配 0.6mT 迟滞
3mT 搭配 1.2mT 或 1.5mT 迟滞
15mT 搭配 6.5mT 迟滞
37mT 搭配 7mT 迟滞
支持全极或单极磁响应
提供推挽或开漏输出选项
提供低电平有效或高电平有效输出选项
采用行业标准SOT-23 (DBZ)封装

应用领域

门把手和电子锁闩
转向柱拨杆换挡器
遮阳板、化妆镜或手套箱灯光控制
行李箱开合传感器
雨刮电机位置传感器
制动踏板或尾灯执行器
天窗和尾门
电动座椅和翘板开关
汽车车身电机位置反馈

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	1.65V~5.5V
	工作点(Gs)	3mT
	释放点(Gs)	1.5mT

	属性	参数值
	输出电流	5mA
	工作电流	1.37uA
	输出类型	推挽
	采样频率	20Hz
	工作温度	-40℃~+125℃
