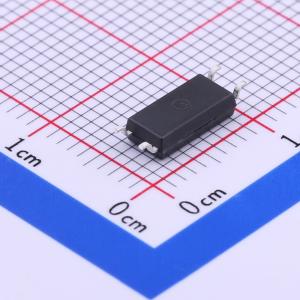

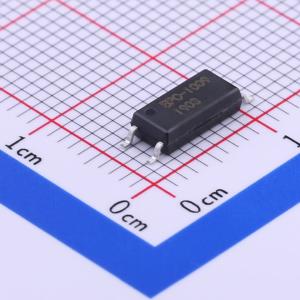

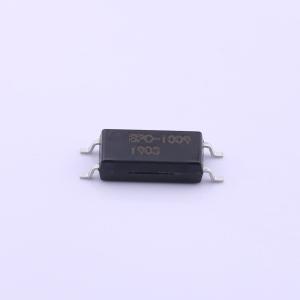

BPC-1009
档位200-400 DC输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BPC - 10XX系列是光耦合隔离器，包含一个红外发光二极管和一个NPN硅光电晶体管。引脚间距为2.54mm。
- 品牌名称
- BrtLed(佰鸿)
- 商品型号
- BPC-1009
- 商品编号
- C391045
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.239克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
- BPC-10XX系列是光耦合隔离器，包含一个红外发光二极管和一个NPN硅光电晶体管。
- 引脚间距为2.54mm。
商品特性
- 电流传输比（CTR；在IF = 5mA、VCE = 5V时为50~600%）
- 高输入 - 输出隔离电压（Viso = 5000V rms）
- 爬电距离 > 8mm
- 长型迷你扁平封装：外形高度2.3mm
- 通过UL/CUL认证：E236324
- 通过VDE认证：40007240
- 通过CQC认证：CQC18001204187
- 本产品不含受限物质，符合RoHS标准
应用领域
- 可编程控制器
- 系统设备、测量仪器
- 需要高密度安装的混合基板
- 通信设备
- 快速充电器
- 家用电器，如暖风机等
- 不同电位和阻抗电路之间的信号传输
