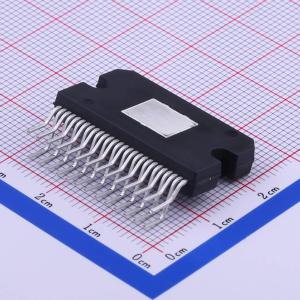

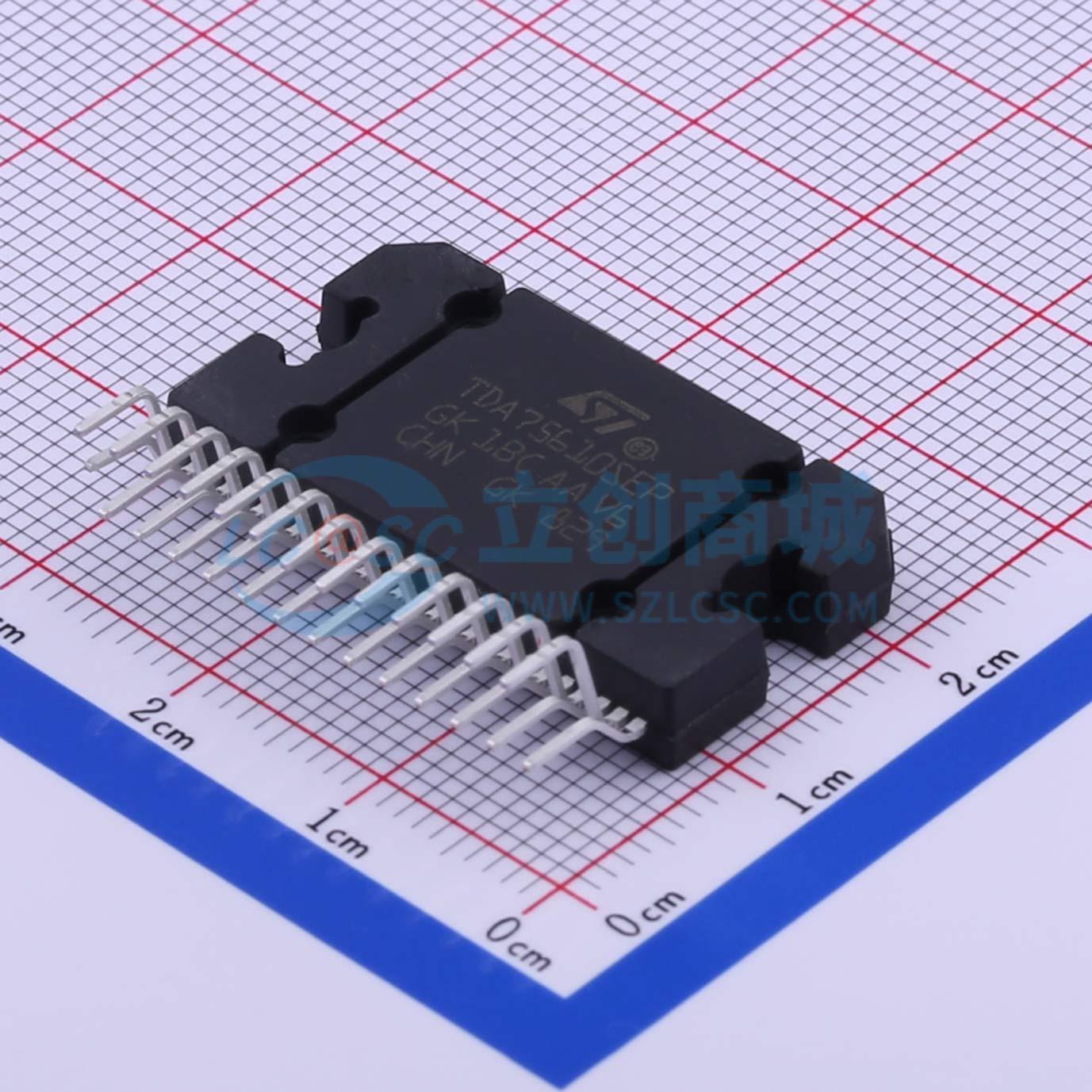

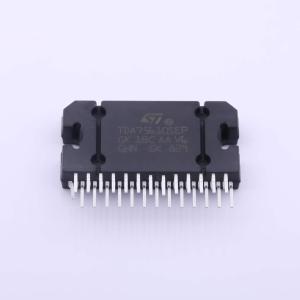

TDA75610SEP-HLX
TDA75610SEP-HLX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TDA75610SEP是一款新型四路桥式汽车收音机放大器，采用BCD技术设计，旨在将一系列创新特性集成于一款极为紧凑且灵活的器件中。TDA75610SEP配备了最完善的诊断阵列，可通过I²C总线传达每个扬声器的状态。与传统AB类解决方案相比，在平均聆听条件下，由于采用了获得专利的“SB类”效率概念，其耗散输出功率显著降低。TDA75610SEP针对多种错误连接情况设计得非常稳健。此外，它符合最新的OEM低压操作规范（即发动机停止期间所谓的“启停”电池特性），有助于汽车制造商降低总体排放，从而为环境保护做出贡献。意法半导体（ST）的BCD技术结合“SB类”效率和“智能功率”技术，已向众多知名汽车制造商销售了数百万个单元，TDA75610SEP是该功率放大器系列中最新且最紧凑的成员。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA75610SEP-HLX
- 商品编号
- C391144
- 商品封装
- FLEXIWATT-27
- 包装方式
- 管装
- 商品毛重
- 7.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 四声道 | |
| 输出功率 | 45Wx4@4Ω | |
| 工作电压 | 6V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.015% | |
| 静态电流(Iq) | 155mA | |
| 工作温度 | -40℃~+105℃ | |
| 电源纹波抑制比(PSRR) | 70dB |
商品概述
TDA75610SEP是一款新型四路桥式汽车收音机放大器，采用BCD技术设计，旨在将一系列创新特性集成于一款极为紧凑且灵活的器件中。 TDA75610SEP配备了最完善的诊断阵列，可通过I²C总线传达每个扬声器的状态。 与传统AB类解决方案相比，在平均聆听条件下，由于采用了获得专利的“SB类”效率概念，其耗散输出功率显著降低。TDA75610SEP针对多种错误连接情况设计得非常稳健。此外，它符合最新的OEM低压操作规范（即发动机停止期间所谓的“启停”电池特性），有助于汽车制造商降低总体排放，从而为环境保护做出贡献。意法半导体（ST）的BCD技术结合“SB类”效率和“智能功率”技术，已向众多知名汽车制造商销售了数百万个单元，TDA75610SEP是该功率放大器系列中最新且最紧凑的成员。
商品特性
- 多功率BCD技术
- MOSFET输出功率级
- DMOS功率输出
- 高效率（SB类）
- 高输出功率能力：在14.4 V、1 kHz、10%总谐波失真（THD）条件下，4x25 W/4 Ω；最大功率4x45 W
- 2 Ω驱动能力（最大功率64 W）
- 全I²C总线驱动
- 独立的前后声道待机/软播放/静音功能
- 可选增益26 dB / 16 dB（用于低噪声线路输出功能）
- 高效率启用/禁用功能
- I²C总线数字诊断（包括直流和交流负载检测）
- 通过集成诊断实现灵活的故障检测
- 直流偏移检测
- 四路独立短路保护
- 具有可选阈值（2%/10%）的削波检测器引脚
- 待机/静音引脚
- 带多重热警告的线性热关断功能
- 静电放电（ESD）保护
- 对错误连接具有很强的耐受性
- 在电池瞬变期间改善电源纹波抑制（SVR）
- 能够在低至6 V的电压下工作（例如“启停”模式）
