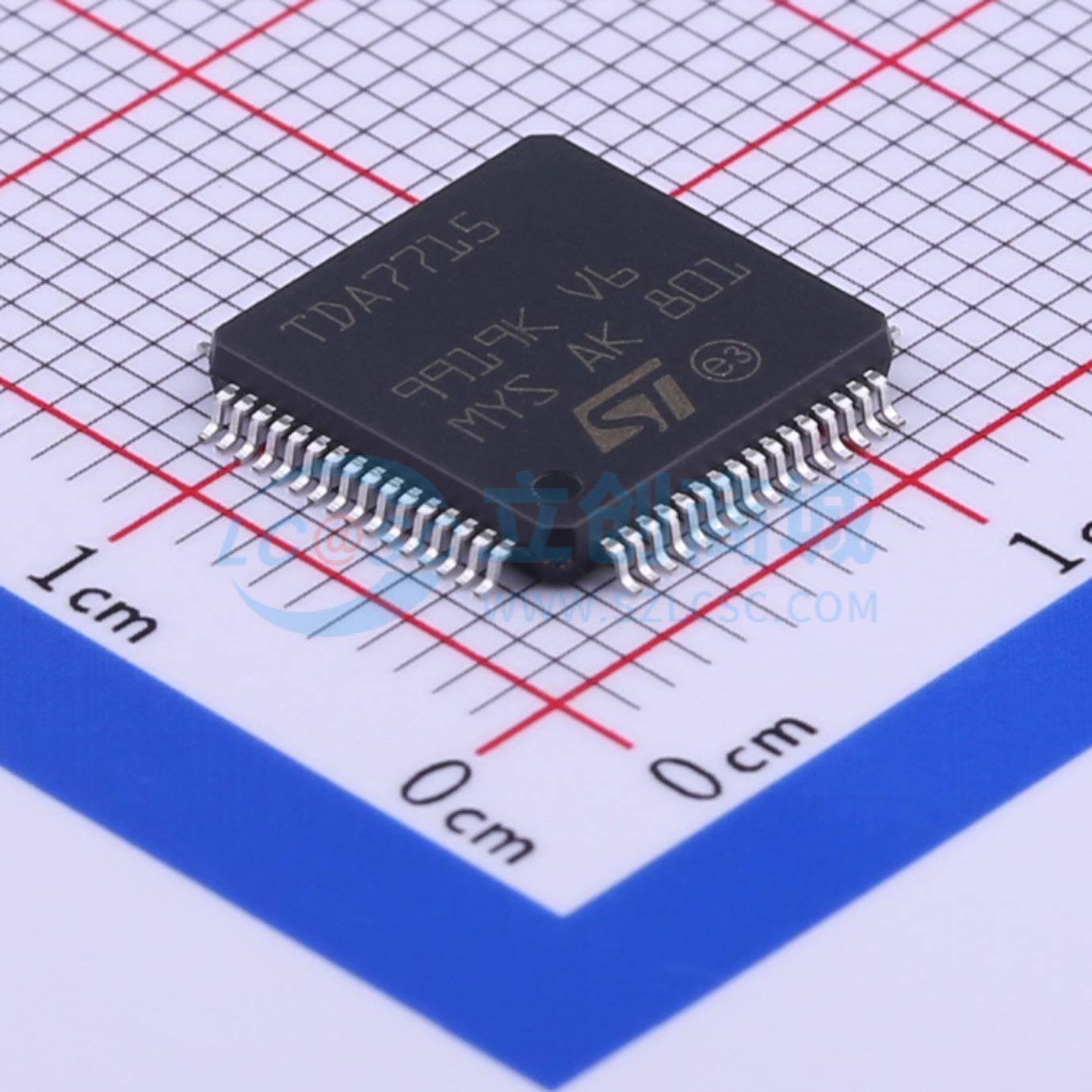

温馨提醒：图片仅供参考，商品以实物为准
TDA7715
TDA7715
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3频带汽车音频处理器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TDA7715
- 商品编号
- C391147
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7.5V~12.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 输入多路复用器
- QD0至QD3：准差分立体声输入；SE0至SE4：立体声单端输入
- 响度阶次频率响应：可编程中心频率（400 Hz/800 Hz/2400 Hz），15 dB，步长1 dB，可选高频提升
- 可选平坦模式（恒定衰减）
- 音量：+23 dB至 -23 dB，步长分辨率1 dB，带可编程混合时间的软步控制
- 低音二阶频率响应：可编程中心频率（60/70/80/100/110/120/130/150 Hz），Q值可编程（1.0/1.25/1.5/2.0），直流增益可编程，范围 -15至15 dB，分辨率1 dB，带可编程混合时间的软步控制
- 中音二阶频率响应：可编程中心频率（500 Hz/1 kHz/1.5 kHz/2 kHz），Q值可编程（1.0/2.0），范围 -15至15 dB，分辨率1 dB，带可编程混合时间的软步控制
- 高音二阶频率响应：中心频率分4档可编程（10/12.5/15/17.5 kHz），范围 -15至15 dB，分辨率1 dB，带可编程混合时间的软步控制
- 高通滤波器二阶频率响应：可编程截止频率（50/60/80/100/120/150/180/220 Hz）
- 低通滤波器二阶低通滤波器：可编程截止频率（50 Hz/60 Hz/80 Hz/100 Hz/120 Hz）
- 扬声器：6个独立软步扬声器控制，+23 dB至 -79 dB，步长1 dB，带可编程混合时间的软步控制
- 输出驱动器：为内部（板载）功率放大器提供4个专用输出；为外部（远程）功率放大器提供6个3.55 VRMS线路驱动器输出
- 静音功能：直接静音；主/子通道：数字控制软静音，有4种可编程静音时间（0.5 ms/4 ms/8 ms/16 ms）；扬声器：数字控制软静音，有4种可编程静音时间（4 ms/8 ms/32 ms/64 ms）
- 频谱分析仪：7频段，完全集成的二阶带通滤波器，滤波器品质因数可编程，以实现不同的视觉效果，可选输入增益0/2/4/6dB
- 交流耦合：三个交流耦合输入，一个交流耦合输出
- 失调检测：用于板载功率放大器故障诊断的失调电压检测电路
