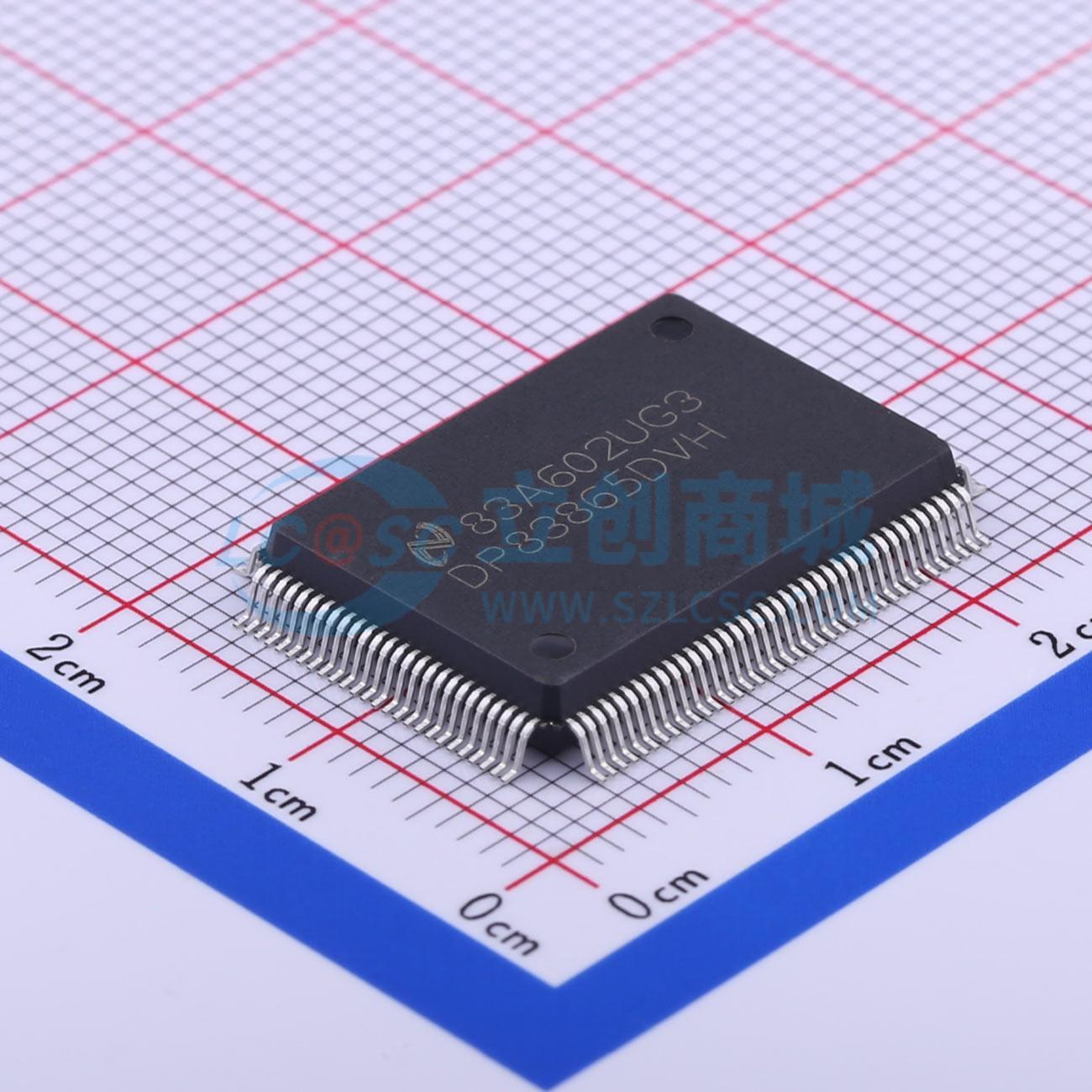

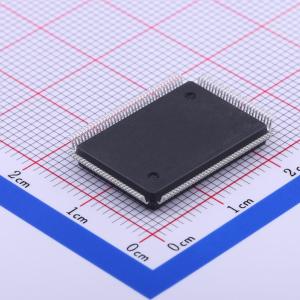

温馨提醒：图片仅供参考，商品以实物为准
DP83865DVH/NOPB
DP83865 Gig PHYTER V 10/100/1000 以太网物理层
- 描述
- DP83865 是一个全功能的物理层收发器，支持10BASE-T, 100BASE-TX和1000BASE-T以太网协议。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DP83865DVH/NOPB
- 商品编号
- C390091
- 商品封装
- PQFP-128(20x14)
- 包装方式
- 托盘
- 商品毛重
- 1.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | MII；RGMII；GMII | |
| 工作电压 | 1.8V；2.5V；3.3V |
商品概述
DP83865 是一款全功能的物理层收发器，集成了PMD子层以支持10BASE-T、100BASE-TX和1000BASE-T以太网协议。它是DP83861和DP83891的超低功耗版本，采用先进的0.18微米、1.8V CMOS技术，在National Semiconductor位于缅因州南波特兰的工厂制造。DP83865 专为轻松实现10/100/1000 Mb/s以太网局域网而设计。它通过外部变压器直接与双绞线介质接口，并通过IEEE 802.3u标准媒体独立接口（MII）、IEEE 802.3z千兆媒体独立接口（GMII）或简化版GMII（RGMII）与MAC层接口。DP83865是第四代千兆PHY，具有经过现场验证的架构和性能，确保使用现有网络基础设施替换现有的10/100 Mbps设备时，性能提高十到一百倍。
商品特性
- 超低功耗，通常为1.1瓦
- 完全符合IEEE 802.3 10BASE-T, 100BASE-TX和1000BASE-T规范
- 集成PMD子层，具有根据ANSI X3.T12标准的自适应均衡和基线漂移补偿功能
- 3.3V或2.5V MAC接口：
- IEEE 802.3u MII
- IEEE 802.3z GMII
- RGMII版本1.3
- 用户可编程的GMII引脚顺序
- IEEE 802.3u自动协商和平行检测
- 在1000Mb/s、100Mb/s和10Mb/s全双工和半双工设备之间完全自动协商
- 速度回退模式以实现优质连接
- 电缆长度估计器
- 支持活动、全/半双工、link1000、link100和link10的LED指示，用户可编程（手动开关），或减少LED模式
- 支持25MHz晶体或振荡器操作
- 仅需两个电源供应，1.8V（核心和模拟）和2.5V（模拟和I/O）。3.3V作为I/O电压的替代电源被支持
- 用户可编程中断
- 在10、100和1000 Mb/s下支持Auto-MDIX
- 支持JTAG (IEEE1149.1)
- 128引脚PQFP封装(14mm x 20mm)
应用领域
- 支持10/100/1000 Mb/s的节点卡
- 具有支持10/100/1000 Mb/s端口的交换机
- 高速上行端口（骨干网）
