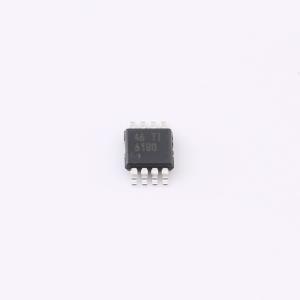

TMAG6180EDGKRQ1

汽车类高精度模拟AMR360°角度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMAG6180EDGKRQ1
商品编号: C34855456
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	工作电流	6.5mA
	工作温度	-40℃~+150℃
	功能特性	欠压锁定；自动增益控制(AGC)；内置自检(BIST)；过压锁定

商品概述

TMAG6180-Q1是一款基于各向异性磁阻 (AMR) 技术的高精度角度传感器，采用垂直集成工艺将AMR传感技术集成在硅片的集成放大器上方。该器件集成信号调节放大器，可提供与所施加平面磁场方向相关的差分正弦和余弦模拟输出，AMR传感器的输出电压与电源电压成比例关系，外部ADC可使用电源电压作为参考；信号经过内部调理、温度补偿后由差分输出放大器驱动，可驱动大容性负载。该器件还在X轴和Y轴上集成两个独立的霍尔传感器，分别在Q0和Q1引脚提供正交输出，霍尔传感器经过斩波稳定、信号调理和多路复用后输出两个数字锁存信号，可用于将AMR传感器的角度检测范围从180度扩展至360度。TMAG6180-Q1具有宽工作磁场范围，可实现灵活的机械放置，输出具有低延迟特性，超低延迟可大大减少延迟相关角度误差，非常适合高达100krpm的转子位置检测等高速应用。该器件提供广泛的诊断功能，可满足严格的功能安全汽车和工业要求，可在–40℃ 至+150℃的宽环境温度范围内保持稳定一致的性能，同时具有超小的热漂移和寿命误差。

商品特性

符合面向汽车应用的AEC-Q100标准
工作温度等级0:-40℃ 至 150℃
功能安全合规，专为功能安全应用开发，提供有助于ISO 26262系统设计满足ASIL-B要求的文档
高精度、低角度误差AMR传感器，典型角度误差0.1°，3.3V下整个温度范围最大角度误差0.4°，5.5V下整个温度范围最大角度误差0.56°
高速AMR角度传感器，< 2μs 的超低延迟支持高达100krpm
具有低角度漂移，无需在整个温度范围内进行校准
正弦和余弦差分比例式模拟输出
支持差分端或单端应用
宽工作磁场范围:20mT 至 1T
快速启动时间:< 40μs
集成霍尔传感器实现象限检测，可将AMR角度范围扩展至360°，输出可用于速度和方向检测，为开漏数字输出
电源电压范围:2.7V 至 5.5V

应用领域

电动助力转向
转向角传感器
BLDC/PMSM 转子位置检测
电动自行车
雨刮器模块
传动器
伺服驱动器位置传感器
牵引电机

	属性	参数值
	商品目录	磁性角度传感器
	工作电压	2.7V~5.5V
	转速	100000rpm
	最小磁场	20mT
