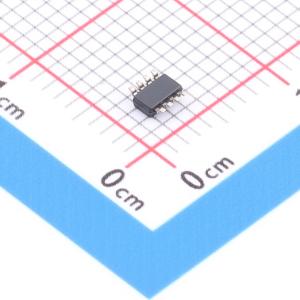

温馨提醒：图片仅供参考，商品以实物为准
PRES11A40QDDFRQ1
汽车级、匹配型、带1 kΩ输入的薄膜电阻分压器
- 描述
- RES11A-Q1是一对匹配的电阻分压器，采用现代高性能模拟CMOS工艺的薄膜SiCr实现。该器件的标称输入电阻为1 kΩ，具有低热噪声和电流噪声，并且有多种标称比率可供选择，以满足各种系统需求。只需将器件旋转180°，即可将RES11A-Q1用于反相增益配置。这一特性支持布局复用，并提高了其在分立仪器或差分放大器等应用中的灵活性。RES11A-Q1系列具有高比率匹配精度，每个分压器的实测比率与标称值的偏差在±120 ppm（典型值）以内。在整个温度范围内都能保持这种精度，最大比率漂移仅为±2 ppm/℃。此外，通过全面的特性测试，证明了该器件在偏置条件下的长期稳定性。RES11A-Q1符合AECQ200温度等级1的汽车级标准，温度范围为-40℃至+125℃。该器件采用8引脚SOT‑23-THIN封装，本体尺寸为2.9 mm × 1.6 mm（本体尺寸为标称值，不包括引脚）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- PRES11A40QDDFRQ1
- 商品编号
- C34858163
- 商品封装
- SOT-23-8-THN
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
RES11A-Q1是一对匹配的电阻分压器，采用现代高性能模拟CMOS工艺的薄膜SiCr实现。该器件的标称输入电阻为1 kΩ，具有低热噪声和电流噪声，并且有多种标称比率可供选择，以满足各种系统需求。只需将器件旋转180°，即可将RES11A-Q1用于反相增益配置。这一特性支持布局复用，并提高了其在分立仪器或差分放大器等应用中的灵活性。
RES11A-Q1系列具有高比率匹配精度，每个分压器的实测比率与标称值的偏差在±120 ppm（典型值）以内。在整个温度范围内都能保持这种精度，最大比率漂移仅为±2 ppm/℃。此外，通过全面的特性测试，证明了该器件在偏置条件下的长期稳定性。
RES11A-Q1符合AECQ200温度等级1的汽车级标准，温度范围为-40℃至+125℃。该器件采用8引脚SOT‑23-THIN封装，本体尺寸为2.9 mm × 1.6 mm（本体尺寸为标称值，不包括引脚）。
商品特性
- 符合AEC-Q200汽车应用标准：温度范围-40℃至+125℃
- 高比率匹配精度：±0.05 %（最大值）
- 低漂移：±2 ppm/℃ TCR（最大值）
应用领域
- 精密分压器
- 精密电平转换
- 增益和衰减放大器
- 高共模抑制比差分放大器
- 高增益精度分立仪器放大器
- 高增益精度全差分放大器
- 精确比较器阈值设置
