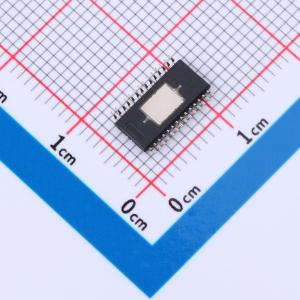

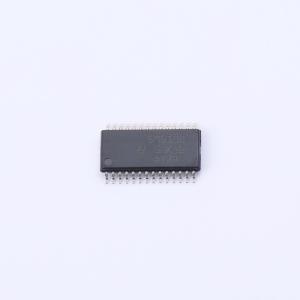

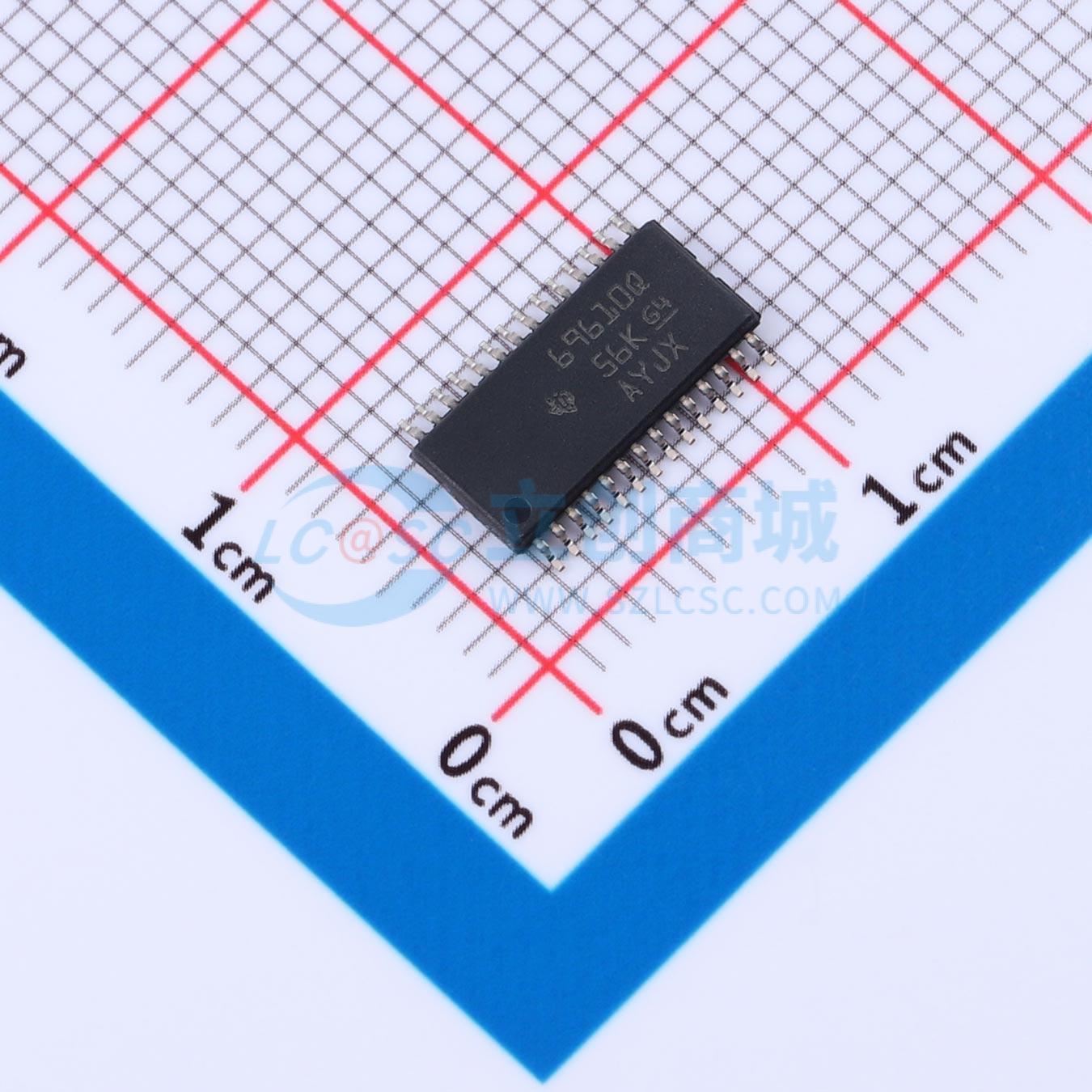

TLC69610QPWPRQ1

车用扫描MOSFET控制器，与电流阱驱动器兼容，可实现时分多路复用控制，具备重影消除、自适应余量电压控制等功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLC69610QPWPRQ1
商品编号: C34858489
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 3.94克(g)

商品参数

商品概述

TLC696x0-Q1 是一款与电流阱驱动器 TLC696x2/4/8-Q1 兼容的扫描 MOSFET 控制器，可实现 2/4/8 时分多路复用控制。每个器件都集成了 16 个恒定电流阱，可用于多达 8 个扫描 MOSFET 控制。该器件具有重影消除功能，可消除上部重影。为了优化系统效率，该器件配备了自适应余量电压控制方案，以直接控制直流/直流。为了简化系统布局，只需将串行链中最后一个器件的 FB 引脚连接到直流/直流。该器件还集成了超低亮度更新延迟、插黑和 VRR 特性，以提高显示质量。 TLC696x0-Q1 有三个错误标志：用于诊断的 LED 开路检测 (LOD)、LED 短路检测 (LSD) 和热关断检测 (TSD)。该器件实现了两个回读选项（包括 UART/INT 和 SOUT/CLK_O），可通过寄存器进行编程。

商品特性

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 1：–40°C ~ +125°C，TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
功能安全型：
- 可提供用于功能安全系统设计的文档
全阵列局部调光拓扑：
- 支持多达 1024 个级联器件
工作电压 VCC 范围：3V ~ 5.5V
灵活的 P-MOSFET 驱动选项：
- 最大通道电流/电压：
  - 30mA/20V：TLC69600-Q1
  - 60mA/20V：TLC69610-Q1
  - 30mA/50V：TLC69650-Q1
  - 60mA/50V：TLC69660-Q1
- 全局 8 位最大电流 (MC) 设置
- 单独 8 位通道电流 (CC) 设置
高速菊花链接口：
- I/O 电压兼容：1.8V/3.3V
- 数据传输速率：高达 20MHz
EMI 增强：
- 可编程接口驱动能力
诊断：
- 器件热关断检测
- 报告界面选项：
  - UART 和中断引脚 (INT)
  - 两线制输出：CLK_O 和 SOUT

应用领域

LCD 局部调光背光：
- 汽车中心信息显示屏
- 汽车仪表组显示屏
- 汽车抬头显示

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	-
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	3V~5.5V
	上升时间(tr)	-

	属性	参数值
	下降时间(tf)	-
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	特性	过热保护(OTP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	-
