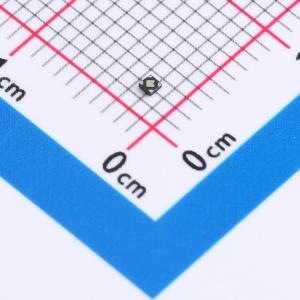

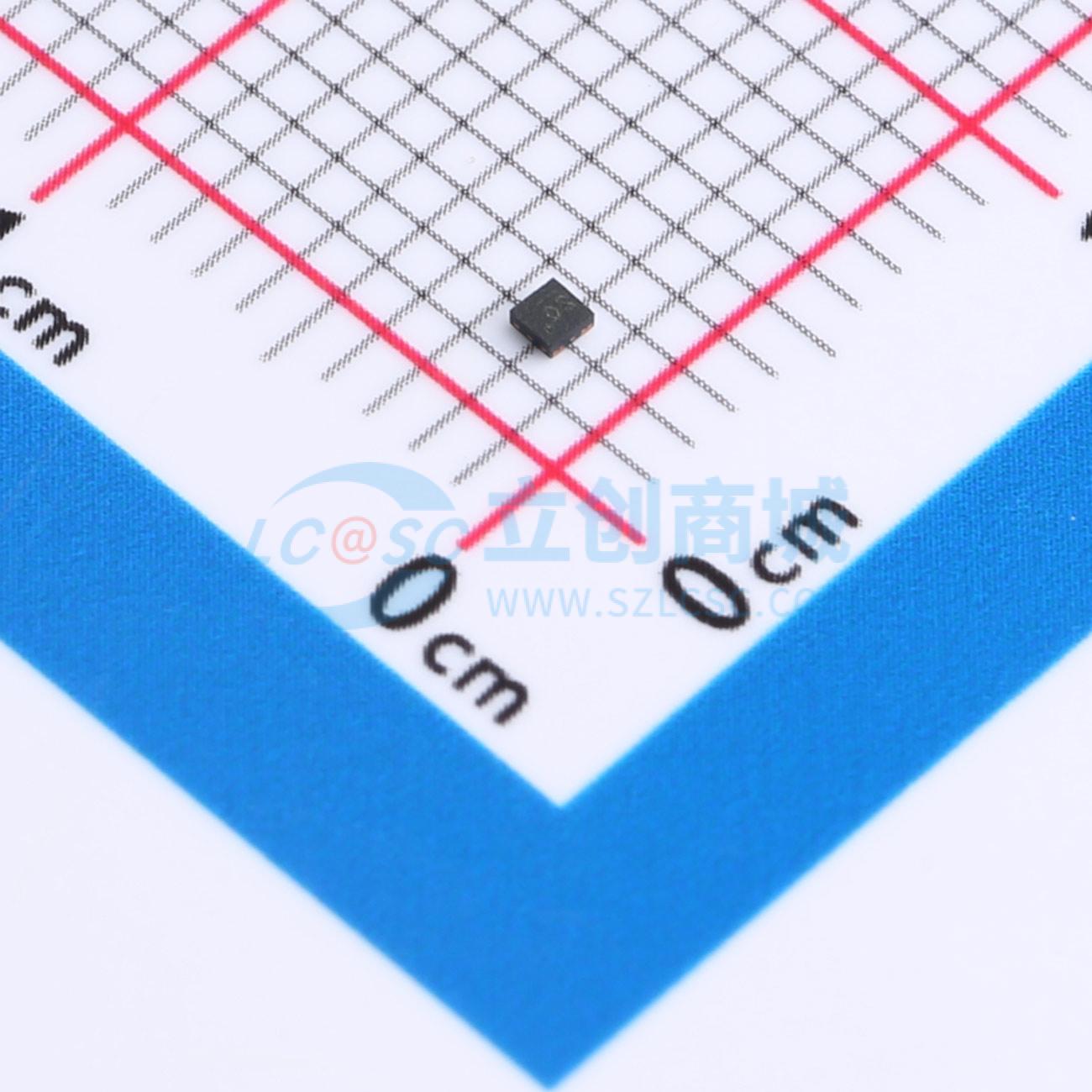

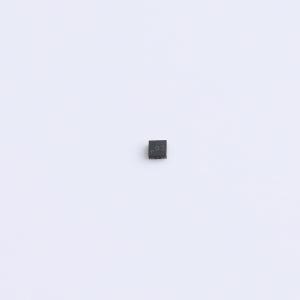

温馨提醒：图片仅供参考，商品以实物为准

TPS7A0215DQNR

具有快速瞬态响应的毫微功耗lQ低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A02是一款超小型、超低静态电流低压降线性稳压器(LDO)，可提供200mA的电流以及出色的瞬态性能。 TPS7A02具有超低IQ（25nA），专为将超低静态电流作为关键参数的应用而设计。此器件即使在压降模式下也能保持低IQ消耗，从而进一步延长电池寿命。
品牌名称: TI(德州仪器)
商品型号: TPS7A0215DQNR
商品编号: C34827810
商品封装: X2SON-4-EP(1x1)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

TPS7A02是一款超小型、超低静态电流低压降线性稳压器(LDO)，可提供200mA的电流以及出色的瞬态性能。 TPS7A02具有超低IQ（25nA），专为将超低静态电流作为关键参数的应用而设计。此器件即使在压降模式下也能保持低IQ消耗，从而进一步延长电池寿命。在关断模式或禁用模式下，该器件消耗超低(3nA)IQ，有助于延长电池货架期。TPS7A02输出电压范围为0.8V至5.0V，步长为50mV，以支持更低的现代微控制器(MCU)内核电压。 TPS7A02具有包含内部控制下拉电阻的智能使能电路，该电阻即使在EN引脚悬空时也能让LDO保持禁用状态，有助于更大程度地减少用于下拉EN引脚的外部元件。此电路还有助于在器件处于禁用状态时最大限度减小外部下拉电路中流过的电流。 TPS7A02的额定工作温度范围为 TJ = Ω - 40°C至125°C。

商品特性

超低 IQ: 25 nA（典型值），即使处于压降状态
关断 IQ: 3 nA（典型值）
出色的瞬态响应（1mA至50mA）
建立时间小于10μs
100mV下冲
封装：
- 1.0mm×1.0mm X2SON
- 小外形尺寸晶体管(SOT)23 - 5
- 0.64mm×0.64mm DSBGA
输入电压范围：1.5V至6.0V
输出电压范围：0.8V至5.0V（固定）
输出精度：工作温度范围内精度为1.5%
智能使能端下拉
超低压降：
- 在200mA下为270mV（最大值）(VOUT=3.3V)
与1μF或更大的电容器一起工作时保持稳定

应用领域

可穿戴电子产品
恒温器、烟雾和热量探测器
燃气表、热量表和水表
血糖监测仪和脉动式血氧计
住宅断路器和故障指示灯
楼宇安全和视频监控器件
EPOS读卡器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.5V
	输出电流	200mA
	电源纹波抑制比(PSRR)	55dB
	压差	560mV@(200mA)

	属性	参数值
	静态电流(Iq)	25nA
	噪声	130uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
