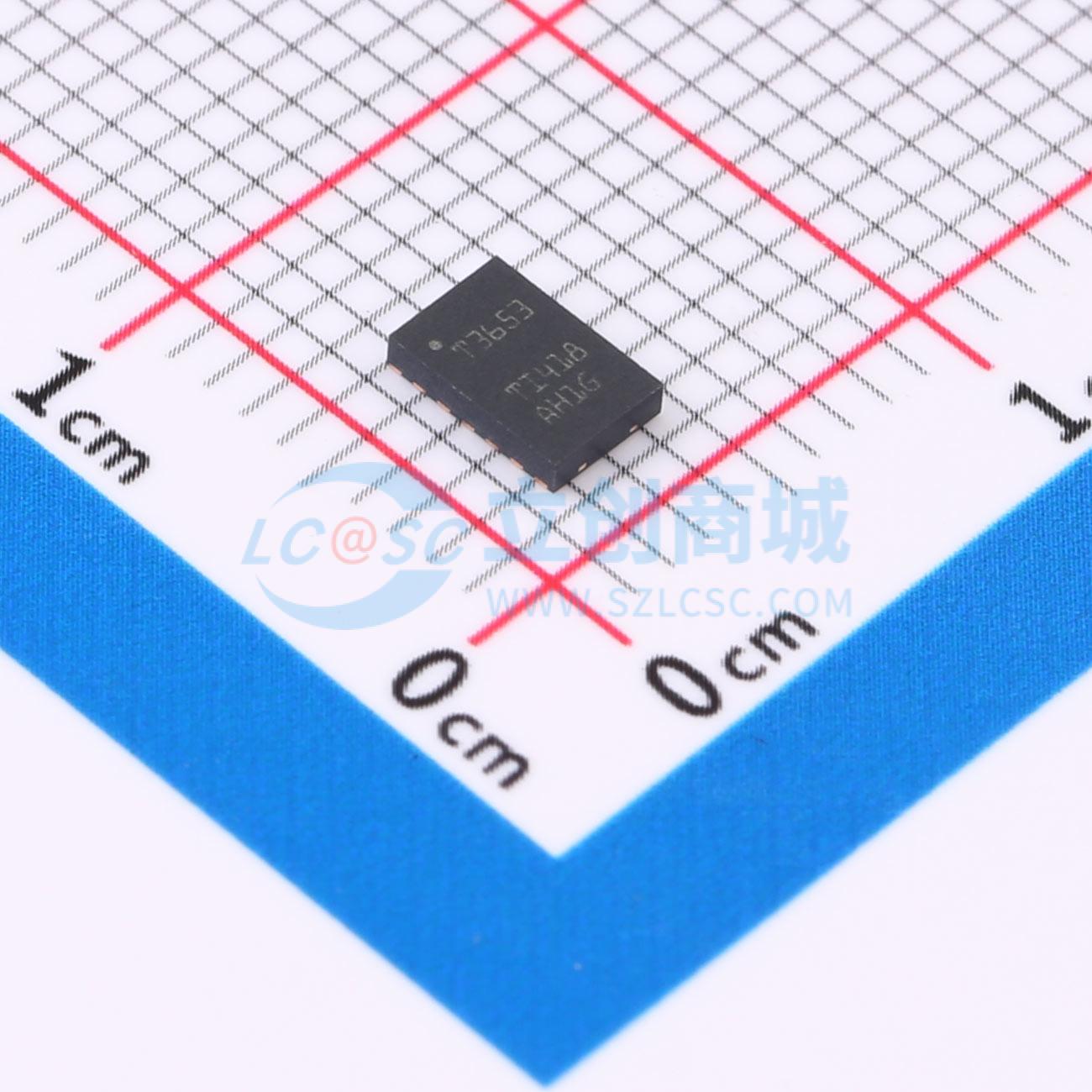

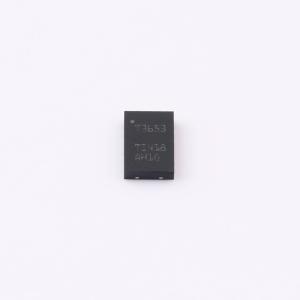

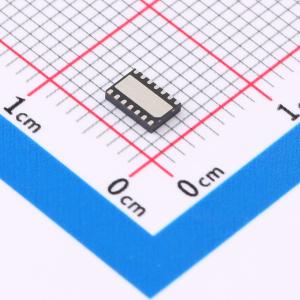

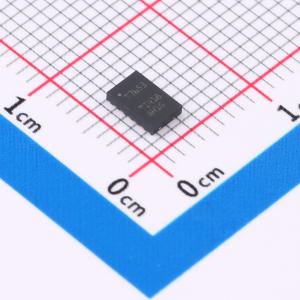

温馨提醒：图片仅供参考，商品以实物为准

TPS923653DMTR

具有电感式快速调光功能的65V 2A/4A升压、降压/升压LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS92365x系列器件是具有4.5V至65V宽输入范围的2A/4A非同步升压、降压/升压LED驱动器。通过集成低侧NMOS开关，该器件不仅能驱动LED，还能以高功率密度和高效率为电池充电。该系列还支持常见阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz范围内进行配置，并具有可选的展频功能，可实现更好的EMI性能。
品牌名称: TI(德州仪器)
商品型号: TPS923653DMTR
商品编号: C34827811
商品封装: VSON-14-EP(3x4.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	调光	PWM；模拟
	功能特性	短路保护(SCP)；过压保护(OVP)；LED开路保护；过温保护(OTP)
	拓扑结构	降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

商品概述

TPS92365x 系列器件是具有 4.5V 至 65V 宽输入范围的 2A/4A 非同步升压、降压/升压 LED 驱动器。通过集成低侧 NMOS 开关，该器件不仅能驱动 LED，还能以高功率密度和高效率为电池充电。该系列还支持共阴极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。TPS92365x 系列器件支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光 (IFD) 和高调光精度。TPS92365x 系列器件还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置热折返以及热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。

商品特性

4.5V至65V宽输入范围
LED共阴极连接
集成150mΩ MOSFET，具有典型的 3A/6.5A/8.5A 电流限制
可选开关频率:100kHz至2.2MHz
TPS923653 和 TPS923655 支持展频功能
提供高级调光选项
模拟调光 (256:1)
快速PWM调光（150ns脉冲宽度）
混合调光和灵活调光（20kHz PWM 时为 2000:1，4kHz PWM 时为 10000:1，120Hz PWM 时为 1000000:1）
CC/CV 充电模式
具备全面保护特性
LED开路和短路保护
开关FET开路和短路保护
外部元件故障保护
逐周期电流限制
热关断
故障输出（开漏）
可配置的热折返曲线
提供VSON、WSON和SOT23封装选项

应用领域

室内、室外、专业照明
医疗、手术照明
投影仪、激光电视、打印机、IP摄像机
机器视觉、摄像头闪光灯
火警、频闪
LCD背光
电池充电
TEC控制

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~63V
	开关频率	100kHz~2.2MHz
	输出电流	3A
