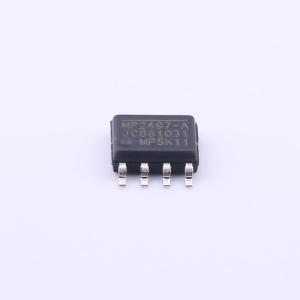

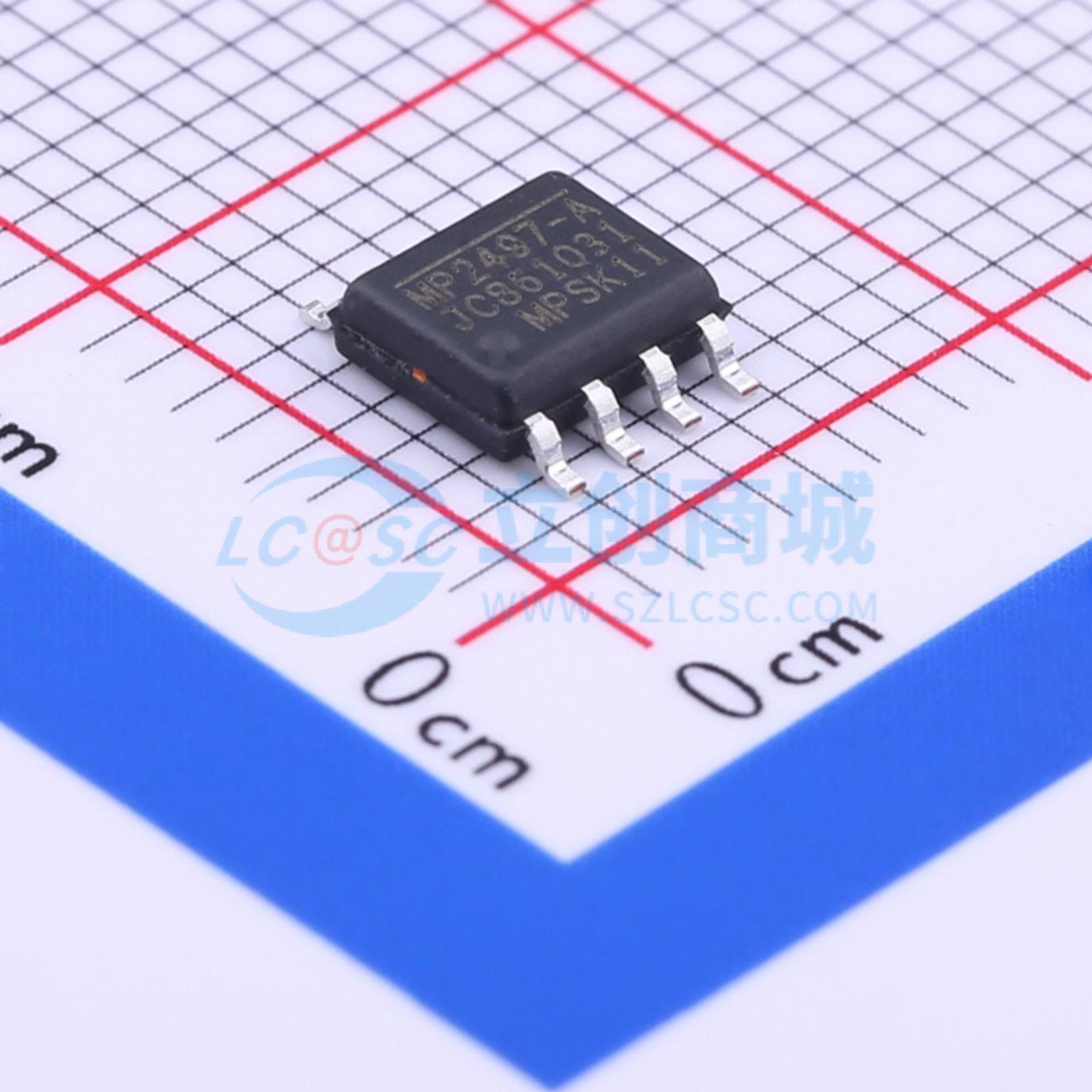

MP2497GN-A-Z

3A, 50V, 100kHz降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP2497A是一款单片降压开关模式转换器,具有可编程输出过电压保护阈值。其输入电压范围为4.5V至50V,输出电压范围为0.8V至25V,最大连续输出电流为3A,开关频率为100kHz。
品牌名称: MPS(芯源)
商品型号: MP2497GN-A-Z
商品编号: C389100
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.214克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2497 - A 是一款单片降压开关模式转换器，具有可编程输出电流限制功能。MP2497 - A 是 MP2497 的高效版本。它的开关速度快，因此开关损耗大幅降低。在很宽的输入电源范围内，它能实现 3A 的连续输出电流，且具有出色的负载和线性调节能力。内部 2 - 4ms 的软启动功能可防止开机时的浪涌电流。此外，它还能提供输出线路压降补偿。故障保护功能包括打嗝式电流限制、短路保护、可编程输出过压保护和热关断。 MP2497 - A 仅需最少数量的常用标准外部元件。MP2497 - A 采用 SOIC8E 封装。

商品特性

4.5V 至 50V 宽工作输入范围
可编程输出过压保护
输出电压可在 0.8V 至 25V 之间调节
0.15Ω 内部功率 MOSFET 开关
内部 4ms 软启动
使用低 ESR 输出陶瓷电容时稳定
固定 100kHz 频率
快速开关速度
热关断
输出线路压降补偿
打嗝式电路限制和短路保护
采用 SOIC8E 封装

应用领域

USB 电源
汽车点烟器适配器
线性充电器电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~50V
	输出电压	800mV~25V
	输出电流	3A
	开关频率	100kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
