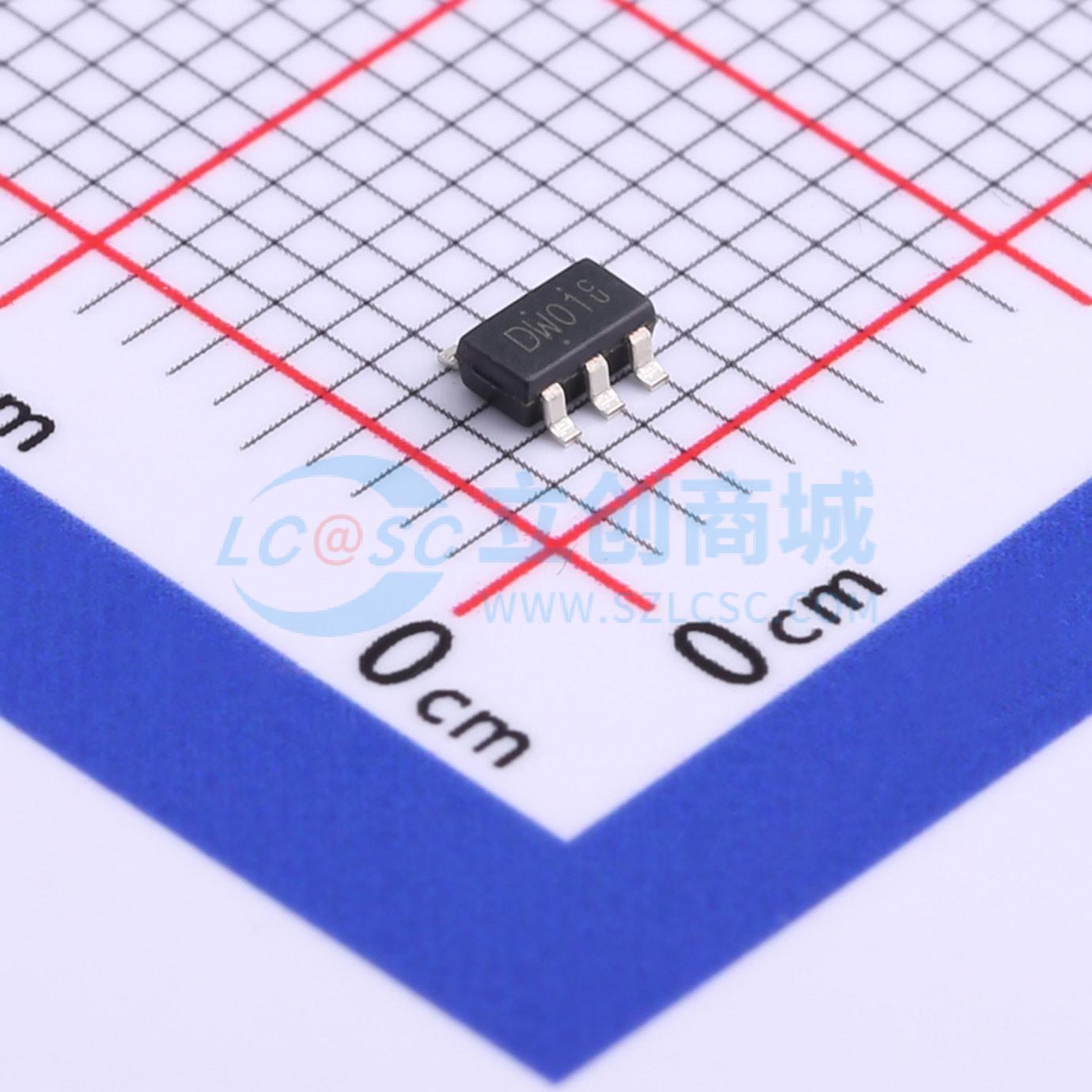

温馨提醒：图片仅供参考，商品以实物为准
DW01C-G
单节锂离子/聚合物电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DW01系列电池保护IC旨在保护单节锂离子/聚合物电池供电系统（如手机）中的锂离子/聚合物电池，避免其因过充电、过放电和/或过电流而损坏或缩短使用寿命。超小型封装和较少的外部元件需求，使其非常适合集成到电池组有限的空间中。精确的±50mV过充电检测电压确保了安全且充分的充电利用
- 品牌名称
- FORTUNE(富晶)
- 商品型号
- DW01C-G
- 商品编号
- C35306
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 2.48V~4.3V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.98V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 3uA |
商品概述
DW01系列电池保护IC旨在保护单节锂离子/聚合物电池供电系统（如手机）中的锂离子/聚合物电池，避免其因过充电、过放电和/或过电流而损坏或缩短使用寿命。 超小封装和较少的外部元件需求，使其非常适合集成到电池组有限的空间中。精确的±50mV过充电检测电压确保安全且充分的充电。极低的待机电流在电池储存时消耗极少的电量。
商品特性
- 采用微型封装SOT - 23 - 6，减小电路板尺寸。
- 超低静态电流，3μA（Vcc = 3.9V）。
- 超低掉电电流，0.1μA；或过放电电流3.5μA（Vcc = 2.0V）。
- 精确的过充电保护电压4.25V~4.35V，精度±50mV。
- 可选0V电池充电功能。
- 可选掉电功能。
- 过充电模式下的负载检测功能。
- 过电流保护有两个检测级别。
- 延迟时间由内部电路产生。
- 无需外部电容。
应用领域
- 单节锂离子/锂聚合物电池组保护IC
