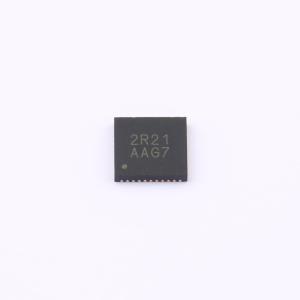

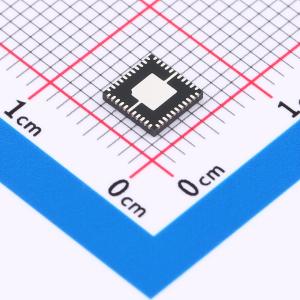

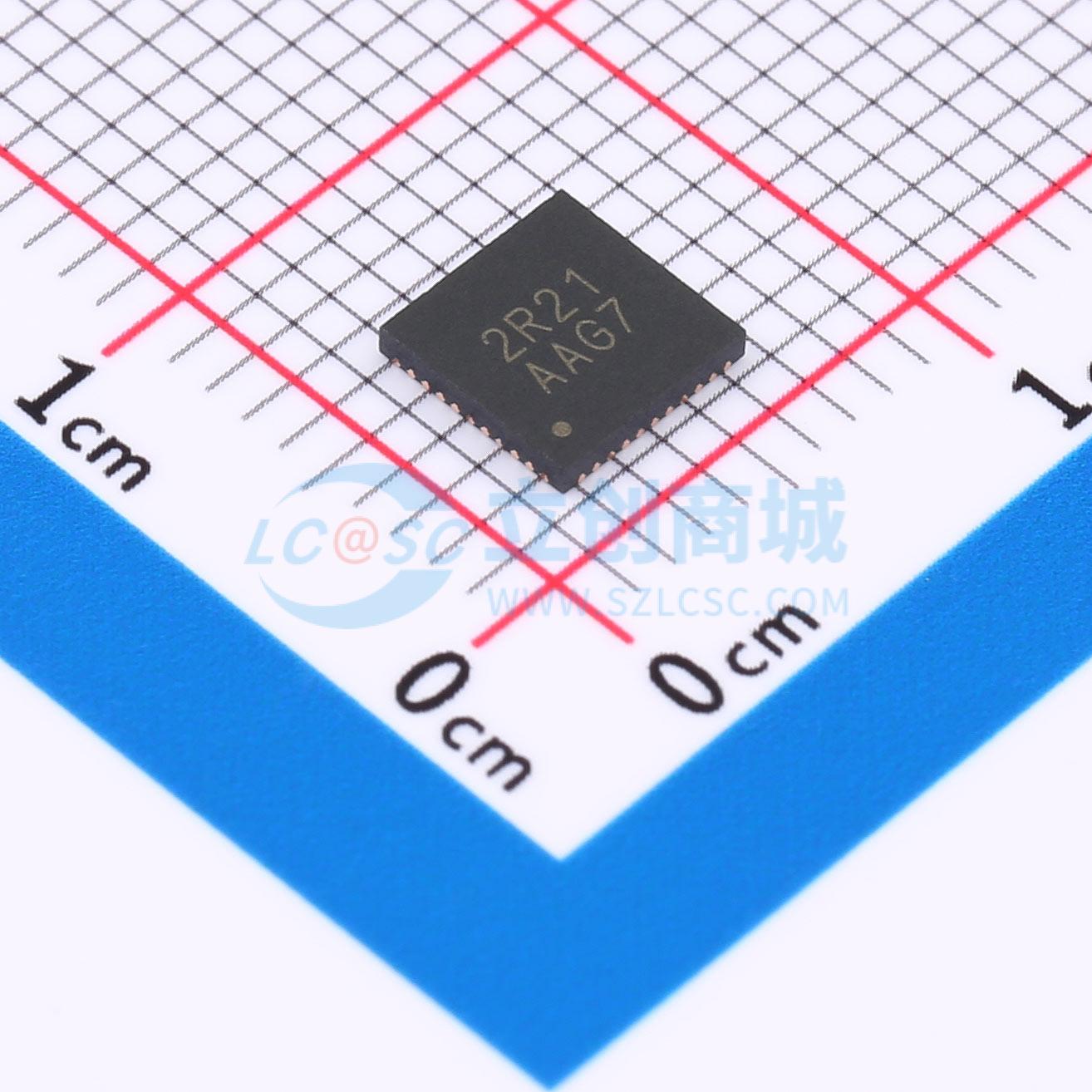

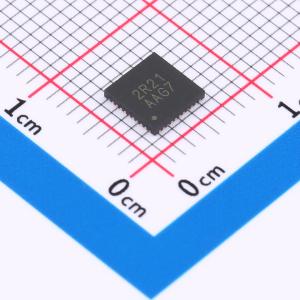

AW20216QNR
I2C接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 216通道矩阵LED驱动，I2C接口
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW20216QNR
- 商品编号
- C34381495
- 商品封装
- QFN-44L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 输出电流 | 40mA | |
| 调光 | PWM；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 5% |
商品概述
18个电流吸收器、12个电流开关，最多可驱动216个LED或72个RGB灯。可编程矩阵大小，3个模式控制器，用于自动呼吸或分组PWM控制。全局256级直流电流配置。单个256级PWM调光。单个256级缩放电流用于颜色混合。高精度电流吸收器。器件间误差：±5%；通道间误差：±5%。降低EMI和可听噪声。相位控制；扩频功能；可编程压摆率控制。可编程高/低逻辑。1.4V/0.4V；2.4V/0.6V。单个216个LED开路/短路检测。通过SYNC引脚实现多器件时钟同步。欠压锁定（UVLO）和过温保护。去鬼影。1MHz I2C接口，16个可选地址。电源：2.7V~5.5V。QFN 5mmx5mmx0.75mm-44L封装。
商品特性
- 18个电流吸收器、12个电流开关，最多可驱动216个LED或72个RGB灯
- 可编程矩阵大小
- 3个模式控制器，用于自动呼吸或分组PWM控制
- 全局256级直流电流配置
- 单个256级PWM调光
- 单个256级缩放电流用于颜色混合
- 高精度电流吸收器
- 器件间误差：±5%
- 通道间误差：±5%
- 降低EMI和可听噪声
- 相位控制
- 扩频功能
- 可编程压摆率控制
- 可编程高/低逻辑
- 1.4V/0.4V
- 2.4V/0.6V
- 单个216个LED开路/短路检测
- 通过SYNC引脚实现多器件时钟同步
- 欠压锁定（UVLO）和过温保护
- 去鬼影
- 1MHz I2C接口，16个可选地址
- 电源：2.7V~5.5V
- QFN 5mmx5mmx0.75mm-44L封装
应用领域
- 智能音箱、蓝牙音箱
- 游戏设备（键盘、鼠标等）
- 手机、平板电脑
