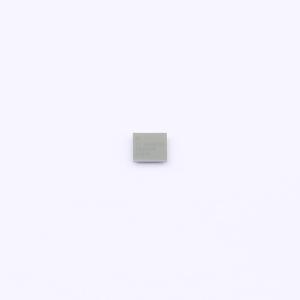

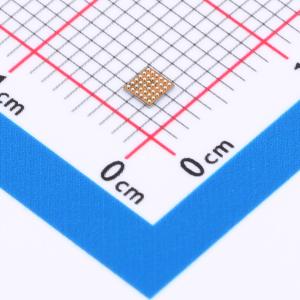

TAS2572YCGR

数字输入D类音频放大器，集成升压功能

描述: 是数字输入D类音频放大器，集成升压功能，适用于电池供电系统，可提供更高功率。集成扬声器电压和电流感应功能，可实时监测扬声器。TV感应数据可用于主机DSP上运行扬声器保护算法，在保证扬声器安全运行的同时实现高输出声压级。针对音乐播放和语音通话等实际用例进行优化，可实现最佳电池续航
品牌名称: TI(德州仪器)
商品型号: TAS2572YCGR
商品编号: C34385928
商品封装: DSBGA-36
包装方式: 编带
商品毛重: 0.183333克(g)

商品参数

商品概述

TAS2572是一款集成升压转换器的数字输入D类音频放大器，适用于电池供电系统，可提供更高输出功率。该器件集成扬声器电压和电流检测（IV-Sense），可实时监控扬声器。IV检测数据可用于在主机DSP上运行扬声器保护算法，在将扬声器保持在安全工作区域的同时实现高声压级输出。该器件针对音乐播放和语音通话的实际使用场景进行优化，可实现电池续航。Class-H、Y桥和算法等先进能效优化功能使该器件在所有工作功率区域都能实现同级能效。D类放大器可通过集成的13V Class-H升压转换器输出6.6 W功率。电池跟踪峰值电压限制器和电池电压监控ADC支持主机处理器上运行先进电池监控算法，可管理峰值输出功率，同时避免电池电量耗尽时出现音频失真。最多四个器件可通过I2S/TDM + I2C接口共享公共总线。

商品特性

大功率D类放大器
输出6.6 W，总谐波失真加噪声为1%
13V升压，最大电流限制4.0A
同级能效
系统级能效最高可达90%
空闲通道功率为4.8mW
集成Y桥
先进的33mV步长Class-H升压
高性能音频通道
7μV A加权空闲通道噪声
109dB动态范围
总谐波失真加噪声为-90dB
低EMI性能
先进集成功能
集成扬声器IV检测
信号检测高效模式
高精度电压监测器和温度传感器
可编程电池输入电流限制
易用特性
支持1节、2节和3节锂离子电池
基于时钟的上下电
自动时钟速率检测，范围16kHz至192kHz
集成超声波音调发生器
支持外部14V PVDD电源
无需MCLK运行
热保护和过流保护
可编程驱动强度IO缓冲器
电源和用户接口
VBAT范围:2.5 V 至 5.5 V
VDD范围:1.65 V 至 1.95 V
IOVDD:1.2V 或 1.8V
I2S/TDM支持8通道
I2C支持4个可选地址
采用WCSP封装

应用领域

手机
平板电脑
可穿戴设备
带语音助手的智能扬声器
蓝牙和无线扬声器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	总谐波失真+噪声(THD+N)	1%
	效率	90%

	属性	参数值
	功能特性	-
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃
