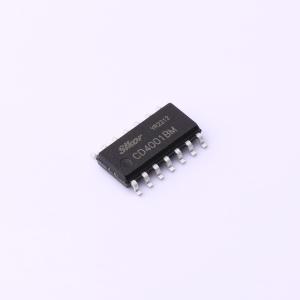

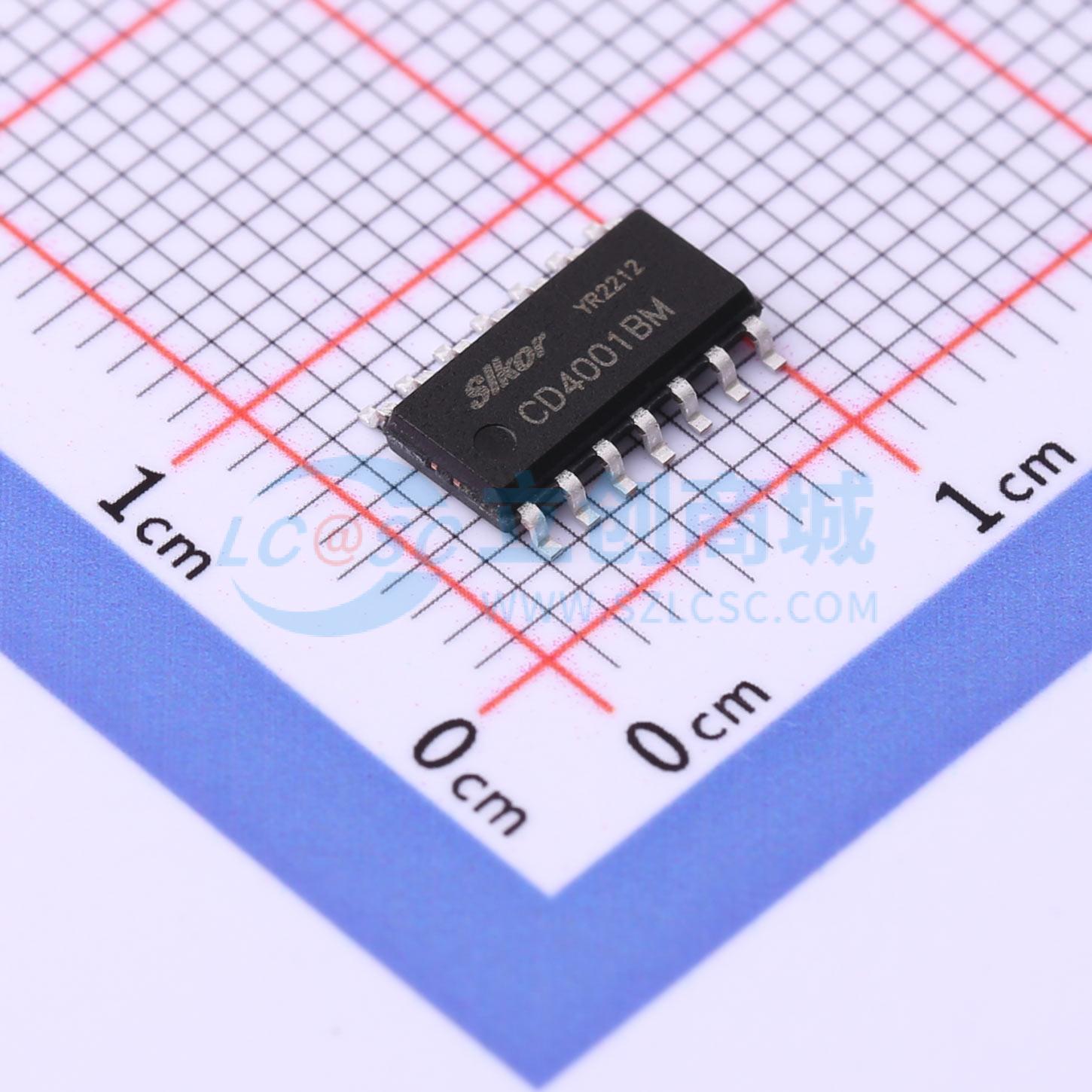

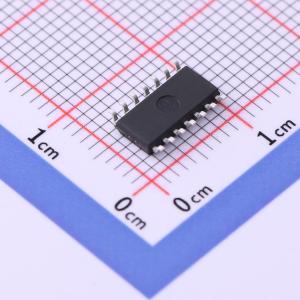

温馨提醒：图片仅供参考，商品以实物为准
CD4001BM
四路2输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些四栅极是由N通道和p通道增强模式晶体管构成的单片互补MOS(CMOS)集成电路。它们具有相等的源和汇电流能力，并符合标准B系列输出驱动。该器件还具有缓冲输出，通过提供非常高的增益来改善传输特性。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- CD4001BM
- 商品编号
- C3041276
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~15V | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 70ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
这些四栅极是由N通道和p通道增强模式晶体管构成的单片互补MOS(CMOS)集成电路。它们具有相等的源和汇电流能力，并符合标准B系列输出驱动。该器件还具有缓冲输出，通过提供非常高的增益来改善传输特性。所有输入都通过二极管对VDD和VSS进行静电放电保护。
商品特性
- 低功耗TTL风扇中的2个驱动74L兼容性或1个驱动74LS
- 5V–10V–15V参考电压
- 标准对称输出特性
- 在全温度范围内超过15V时，最大输入泄漏量为1mA
