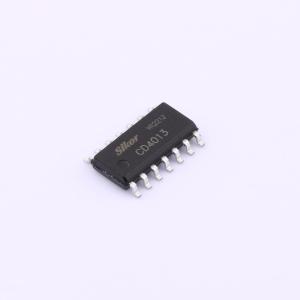

温馨提醒：图片仅供参考，商品以实物为准
CD4013
CD4013
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4013是一双D触发器，由两个相同的、相互独立的数据型触发器构成，每个触发器有独立的数据、置位(SD)、复位(CD)、时钟输入(CP)和Q及Q块输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。CD4013工作电压VDD推荐使用在3V到15V之间。输入端口必须接VDD或VSS或者其他输入脚。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- CD4013
- 商品编号
- C3041278
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 24MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 输出类型 | 互补型 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 7ns | |
| 保持时间 | 2ns |
应用领域
- 自动化及工业领域
- 环形计数器
- 寄存器
