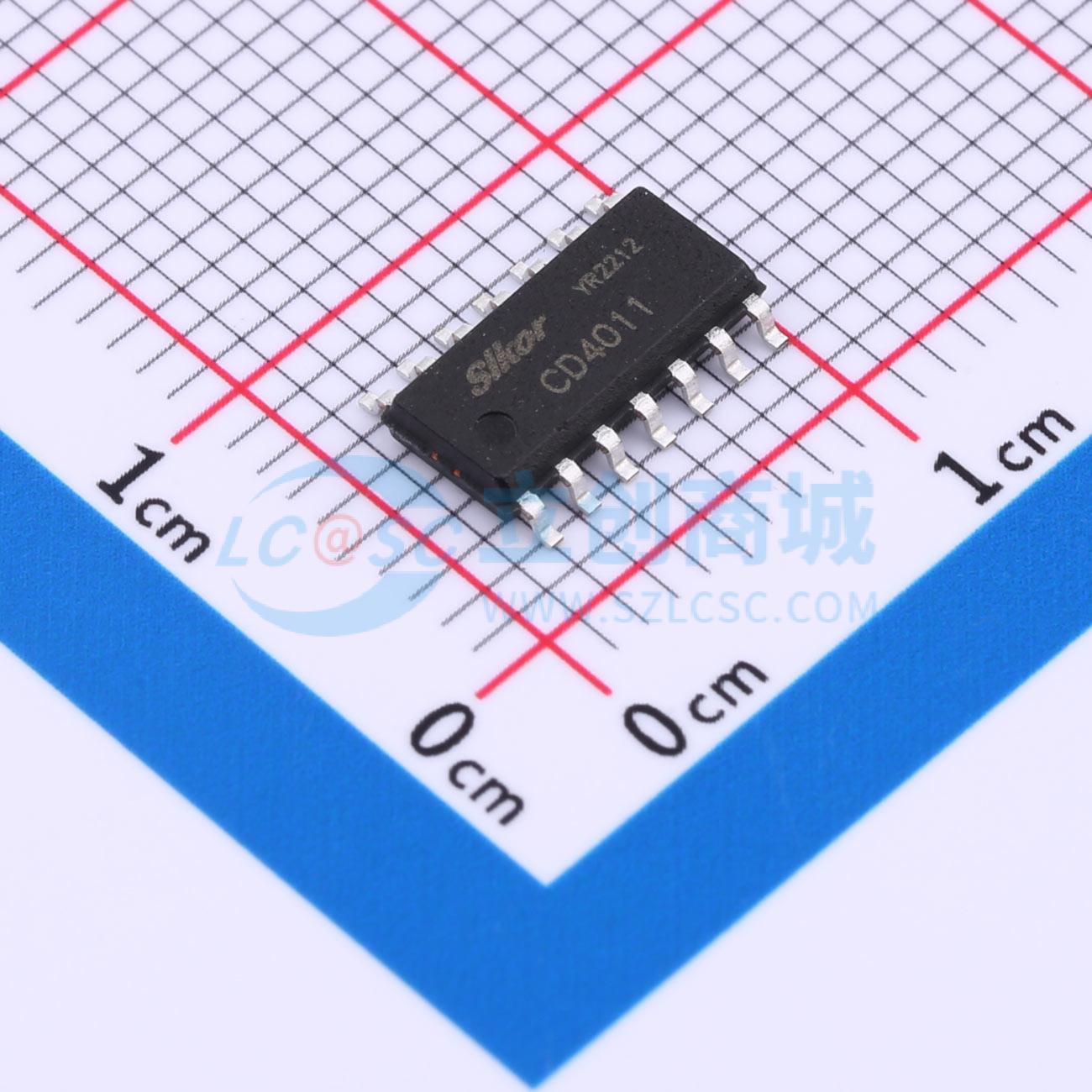

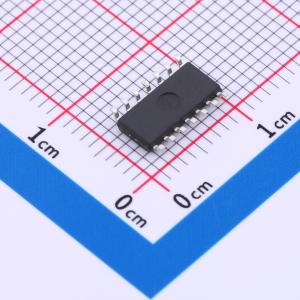

温馨提醒：图片仅供参考，商品以实物为准
CD4011
4 路 2 输入与非门电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4011是一块4路2输入与非门电路，所有的输出部分均带有缓冲器，可以提高抗干扰能力，并且可以降低对输出阻抗的要求。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- CD4011
- 商品编号
- C3041277
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | - | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | 3mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | CD4 | |
| 传播延迟(tpd) | 45ns@10V,50pF；110ns@5V,50pF；35ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
CD4011是一块4路2输入与非门电路，所有的输出部分均带有缓冲器，可以提高抗干扰能力，并且可以降低对输出阻抗的要求。
商品特性
- 输出部分均带有缓冲器
- 封装形式：DIP14、SOP14
