温馨提醒：图片仅供参考，商品以实物为准

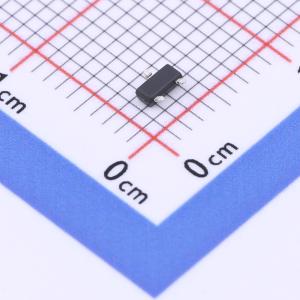

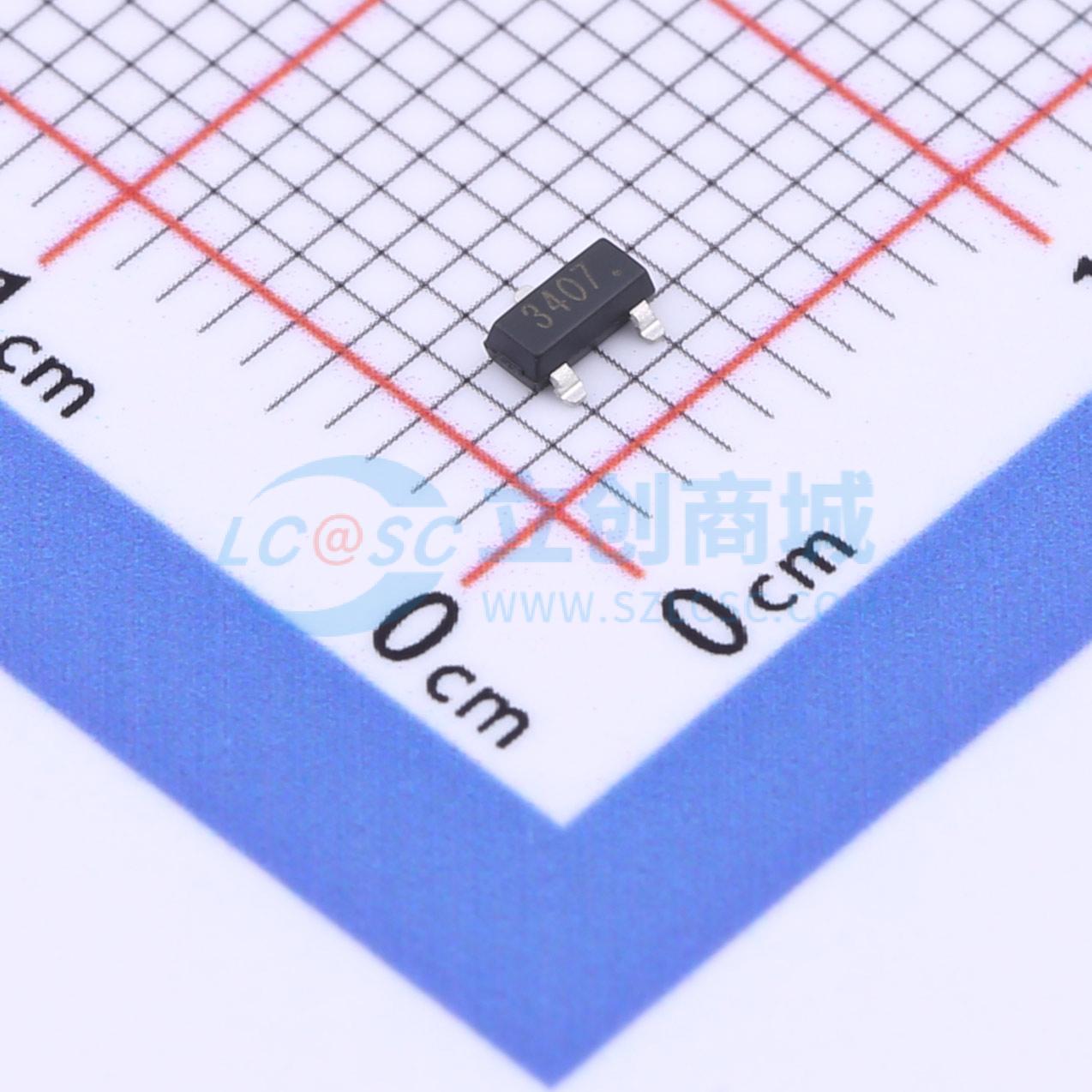

DMG2307LQ
耐压:30V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Trench Power LV MOSFET技术。用于低RDS(ON)的高密度单元设计。高速开关
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- DMG2307LQ
- 商品编号
- C3040116
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.8nC@10V | |
| 输入电容(Ciss) | 580pF | |
| 反向传输电容(Crss) | 74pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 98pF |
商品概述
TF90N04将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON)，可将传导损耗降至最低
- 低栅极电荷，实现快速开关
- 低热阻
应用领域
- MB/VGA内核电压
- 开关电源二次侧同步整流器
- 负载点应用
- 无刷直流电机驱动器
