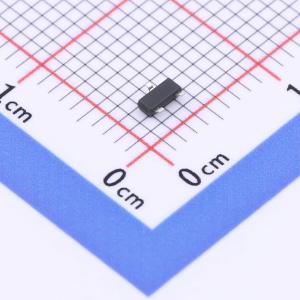

温馨提醒：图片仅供参考，商品以实物为准
LMTL2N02
N沟道增强型MOSFET N沟道 耐压:20V 电流:2.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LMTL2N02采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- LMTL2N02
- 商品编号
- C3040120
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.3A | |
| 导通电阻(RDS(on)) | 56mΩ@4.5V | |
| 耗散功率(Pd) | 700mW | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.9nC@4.5V | |
| 输入电容(Ciss) | 280pF | |
| 反向传输电容(Crss) | 29pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 46pF |
商品概述
LM2301采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = 20V,ID = 2.3A
- 在VGS = 4.5V时,RDS(ON) < 56mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
